レシピの内容の確認

MERLIC RTE Setup の「レシピ」タブには、プロセス統合 MERLIC は、製造マシンに統合されたマシンビジョンシステムで使用できます。プログラマブルロジックコントローラ (PLC) などのマシンコントローラでは、統合ビジョンシステムの制御、実行の監視、結果の照会が可能でなければなりません。そのため、MERLIC には、マシンコントローラとの通信に必要なプロセス統合モードが備わっています。プロセス統合モードは、 MERLIC インストレーションに用意されているアプリケーション「MERLIC RTE」で開始できます。用に使用可能なインポートされたレシピ MERLIC レシピファイルは、MERLIC プロセス統合に不可欠の要素です。独立したファイルであり (ファイル拡張子は .mrcp)、プロセス統合用にどの MERLIC Vision App を読み込むか定義します。また、選択されたツールパラメーター用に事前に定義された入力値のセットを含んでおり、MVApp によるパラメーター化の方法も定義します。同一の MVApp について、異なる入力値のセットを含む複数のレシピファイルを作成することができます。これにより、アプリケーションの様々なシナリオについて、異なるパラメーター設定の MVApp を再使用できます。レシピファイルを使用して、まったく別の画像処理タスク用に MVApp を読み込むこともできます。に関する詳細情報が表示されます。特定のレシピによってどの MERLIC Vision App (MVApp) がパラメーター化されているか、および入力値がどのように定義されているかを確認できます。また、「レシピ」タブで、レシピ ID などの重要な情報を得ることができます。

レシピのリストおよび ID

「レシピ」タブの左側には、インポートしたレシピファイルのリストが表示されます。このリストには、各レシピの名前およびレシピ ID が表示されます。この ID は、プロセス統合で MERLIC を使用する場合に非常に重要です。プロセス統合中にレシピを変更するには、読み込むレシピをその ID で指定する必要があるためです。

MERLIC に問題が発生した場合、レシピにアイコンが表示されます。

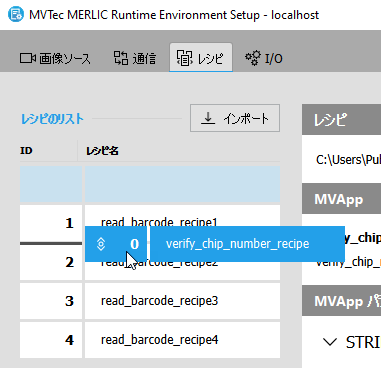

レシピの順序の変更

全体像を把握しやすくしたり、整理するため、リストでレシピの順序を変更することができます。ただし、レシピの順序を変更すると関連付けられているレシピ ID にも影響することに留意してください。「レシピ」タブでの変更は自動的に保存されます。

レシピを目的の位置までドラッグアンドドロップします。
望ましい順序になるまで、他のレシピにも同じ手順を繰り返します。

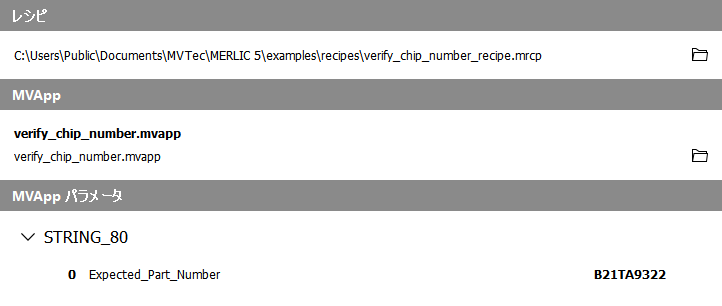

詳細なレシピ情報

「レシピ」タブの右側には、現在選択しているレシピファイルの内容が表示されます。内容は、レシピ、MVApp および MVApp パラメーターのセクションに分割されて表示されます。

レシピ

このセクションには、選択されたレシピのフルファイルパスが表示されます。フォルダアイコンを使用して、該当する場所をファイルブラウザーで開くことができます。レシピ用に説明が定義されている場合、このセクションでファイルパスの下に表示されます。

MVApp

このセクションには、参照された MVApp の名前および相対ファイルパスが表示されます。フォルダアイコンを使用して、該当する場所をファイルブラウザーで開くことができます。

MVApp パラメーター

このセクションには、プロセス統合用に MVApp パラメーターとして設定された MVApp のツールパラメーターおよび、レシピで定義された関連する入力値が表示されます。MVApp パラメーターはデータタイプ別に、MERLIC Creator で定義された順に表示されます。

各 MVApp パラメーターについて、以下の情報が表示されます。

パラメーターの位置 ID
ユーザーが定義した MVApp パラメーターの名前
レシピで MVApp パラメーターに定義されている入力値

通知

エラーに関する情報が利用可能な場合、エリアの下部に表示され、アイコンでマークされます。
