画像ソース タブ

MERLIC RTE Setup の「 画像ソース」ブは、Image Source Manager による画像取得用の画像ソースの構成に使用するグラフィカルユーザーインターフェースです。これにより MERLIC Vision App に関係なく画像ソースを構成できます。カメラデバイス、画像ディレクトリ、または周辺デバイス (照明コントローラなど) といったさまざまなタイプの画像ソースを設定できます。画像取得に Image Source Manager を使用するときには、各画像ソースを特定の画像ソース構成 画像ソース構成は、Image Source Manager の画像ソースのセットを表します。それぞれの画像ソースは、特定の構成に割り当てる必要があります。構成なしで画像ソースを追加することはできません。したがって、最初に新しい画像の構成を MERLIC RTE Setup の「画像ソース」タブに追加します。あるいは、画像ソースを既存の構成に追加します。 構成には、共有構成や MVApp 固有の構成など、さまざまなタイプがあります。構成の状態によって、MVApp で個々の画像ソースの調整や使用が可能かどうかが決まります。 (画像ソースセット) に割り当てる必要があります。

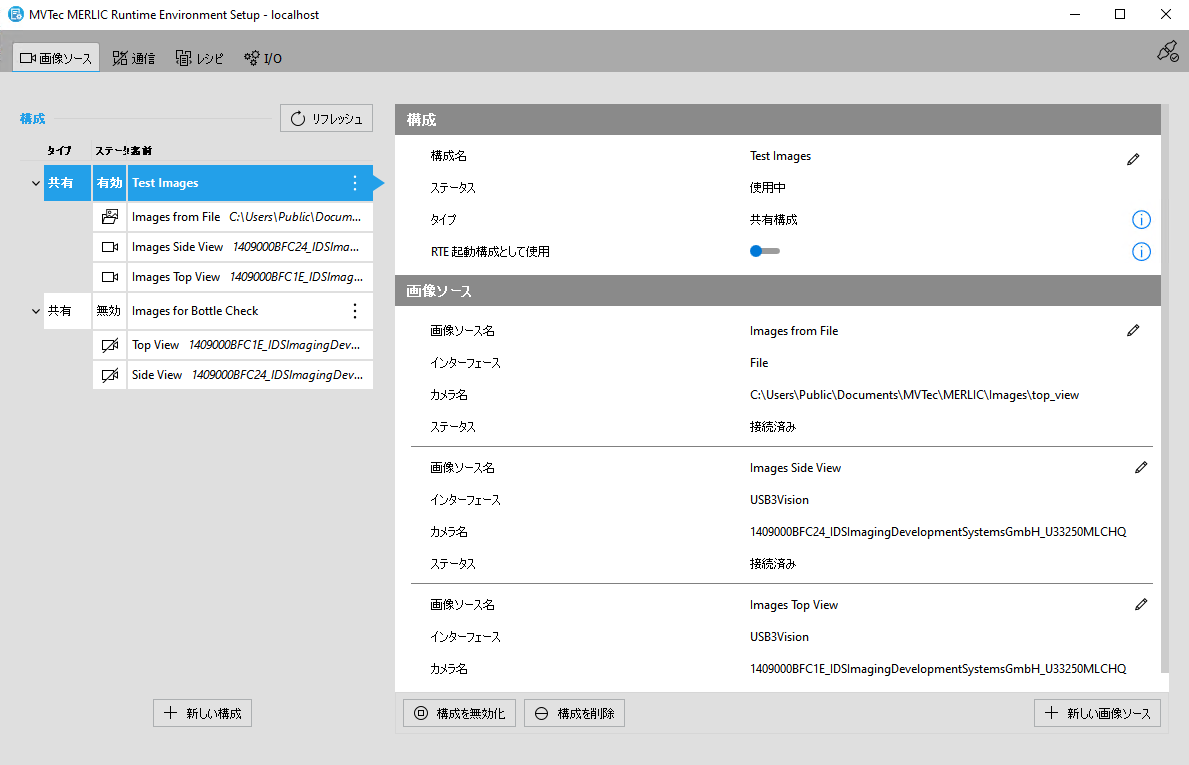

「画像ソース」タブでは、使用できる画像ソース構成の概要の把握、画像ソースを割り当てる構成のタイプやステータスに関する情報の入手、個々の画像ソースのステータスや設定の確認ができます。このタブでは、ライブモードで画像プレビューが表示され、変更による影響をただちに確認できます。

さらに、リモートシステムの「画像ソース」タブにも接続でき、リモートシステムで画像ソースを構成するできます。そのため、開発システムから本番用の最終システムへの MVApp の展開にも便利です。

要件

「画像ソース」タブの構成オプションは、以下の条件のいずれかが満たされている場合にのみ使用できます。それ以外では、画像ソース構成のサービスを利用できないため画像ソースは構成できません。

• MERLIC Creator は現在、接続されているシステム上で実行されています。
• MERLIC RTE は現在、接続されているシステム上で実行されており、MERLIC が以下のいずれかの状態です。「Preoperational」、「Initialized」、または「Error」 (特定の状況)。

たとえば、ローカルシステム上で画像ソースを構成する場合は、MERLIC Creator または MERLIC RTE のいずれかをローカルシステム上で実行している必要があります。ただし、MERLIC RTE が実行中の場合は、MERLIC が構成を許可する状態であることも確認する必要があります。詳細については、「プロセス統合中の画像ソースの構成」を参照してください。

詳しい説明

Image Source Manager の詳細と、画像ソースのセットアップ方法については、MERLIC における画像取得 の章の以下のページで説明しています。
