キャリブレーション
カメラからの画像のキャリブレーションを行うか、オブジェクトの既知のサイズを使用してピクセルサイズを決定するツール。
一般的な使用事例
この概要を参考に、キャリブレーションデータの決定および画像のキャリブレーションに適切なツールをお選びください。
|
タスク |
ツール |
利用方法 |
|---|---|---|
|
キャリブレーションプレートを使用してキャリブレーションデータを決定します。
|
画像データの取得に使用されるデバイスに想定されるレンズ歪みや、画像平面に対するデバイスの位置などのキャリブレーションデータを決定します。決定したキャリブレーションデータを使用して、画像を補正 ツールで画像を補正できます。また、カテゴリ 計測 または 位置決め のツールで直接使用することもできます。 このツールでは、MVTec 販売パートナーによって提供される有効なキャリブレーションプレートのみを使用できます。 |
|
|

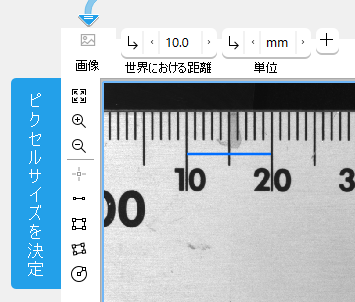

既知の長さの関心領域を使用してキャリブレーションデータを決定します。
|
関心領域 (ROI) でピクセルサイズを決定し、既知の長さを定義します。結果はカテゴリ「計測」または「位置決め」のツールで直接使用することもできます。 |
|
|
既存のキャリブレーションデータを使用して画像を補正します。 |
画像を補正します。つまり、レンズの歪みや、カメラの回転または傾きの影響を補正するために画像を変形します。「カメラキャリブレーション」ツールを使用して、事前にキャリブレーションデータを決定する必要があります。 画像を整列するには、ツール 画像をアライメント を使用します。 |
|
|
座標系を別の原点に設定します |
カメラキャリブレーションなどで事前に決定されたキャリブレーションデータに基づいて、座標系をリセットします。これにより、オブジェクトの実際の位置および方向に応じて、座標系の原点および方向を設定できます。 |
