Regionen kombinieren

Mit diesem Tool können Sie zwei Tupel von Regionen kombinieren, die durch die Parameter „Region 1“ und „Region 2“ dargestellt werden.

Parameter

Standardparameter

Bild:

Mit diesem Parameter können Sie ein Bild als Hintergrund festlegen. Dies sollte normalerweise das Bild sein, auf dem die verarbeiteten Merkmale wie Konturen oder ROIs basieren. Ist kein Bild verbunden, ist der Hintergrund schwarz.

Region 1:

Dieser Parameter stellt das erste Tupel von Regionen dar. Die Regionen müssen von einem vorherigen Tool übergeben werden. Daher müssen Sie den Parameter mit dem entsprechenden Ergebnis eines vorherigen Tools verbinden. Die verbundene Region wird dann für die Kombination verwendet. Der Rand der Regionen wird in der Farbe hervorgehoben, die für „Eingaberegion“ festgelegt wurde, z. B. standardmäßig rot.

Region 2:

Dieser Parameter stellt das zweite Tupel von Regionen dar. Die Regionen müssen von einem vorherigen Tool übergeben werden. Daher müssen Sie den Parameter mit einem Ergebnis eines vorherigen Tools verbinden. Die verbundene Region wird dann für die Kombination verwendet. Der Rand der Regionen wird in der Farbe hervorgehoben, die für „Eingaberegion“ festgelegt wurde, z. B. standardmäßig rot.

Methode:

Dieser Parameter definiert die Methode, mit der die beiden Tupel von Regionen kombiniert werden. Standardmäßig ist „Schnittmenge“ als „Methode“ ausgewählt.

Wert	Beschreibung
Schnittmenge	Ermittelt die Regionen, in denen sich „Region 1“ und „Region 2“ überschneiden.

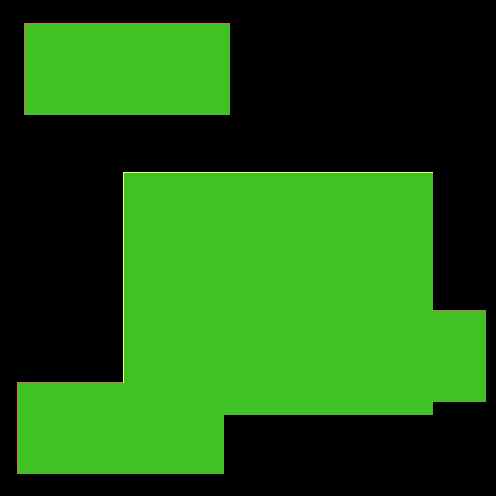

Vereinigung	Kombiniert „Region 1“ und „Region 2“ in eine einzige Region.

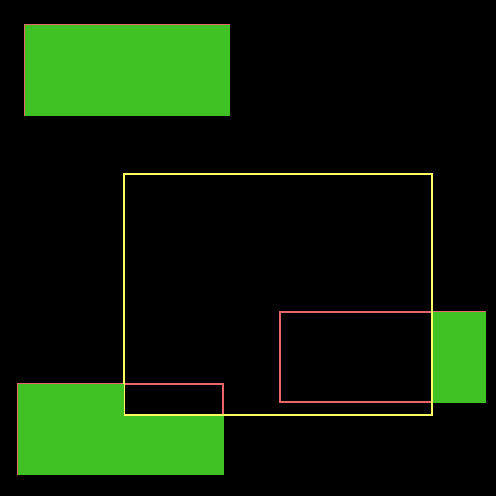

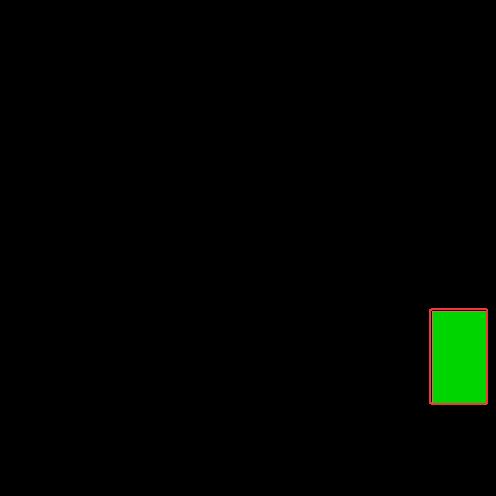

Differenz	Subtrahiert „Region 2“ von „Region 1“.

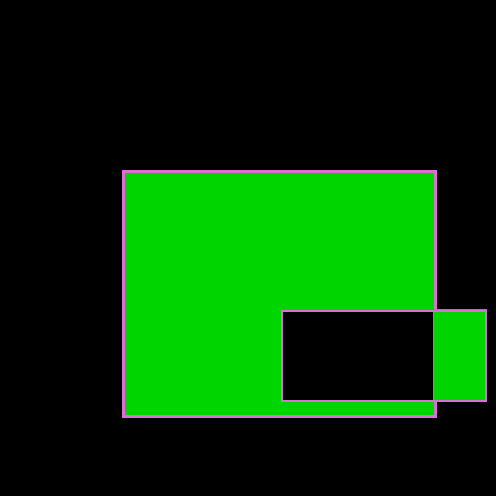

Symmetrische Differenz	Subtrahiert die Schnittmenge aller Elemente von „Region 1“ und „Region 2“ von der Vereinigungsmenge beider Regionen.

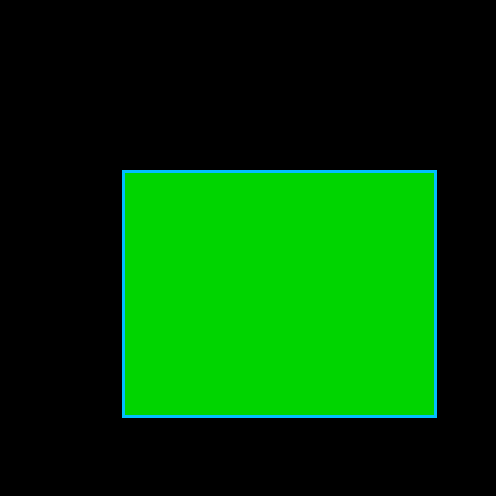

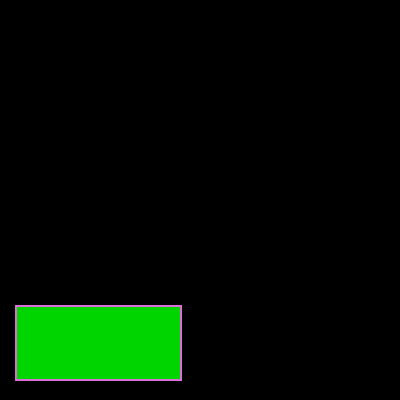

Konkatenation	Verkettet „Region 1“ mit „Region 2“.

Ergebnisse

Standardergebnisse

Kombinierte Regionen:

Dieses Ergebnis enthält die kombinierten Regionen.

Toolstatus:

„Toolstatus“ gibt Informationen zum Status des Tools aus und kann daher für die Fehlerbehandlung verwendet werden. Weitere Informationen zu den verschiedenen Toolstatus-Ergebnissen finden Sie unter Toolstatus-Ergebnis.

Zusätzliche Ergebnisse

Verarbeitungszeit:

Dieses Ergebnis gibt die Dauer der letzten Ausführung des Tools in Millisekunden aus. Das Ergebnis wird als zusätzliches Ergebnis bereitgestellt. Es ist daher standardmäßig ausgeblendet, kann aber über die Schaltfläche neben den Toolergebnissen angezeigt werden. Weitere Informationen finden Sie im Abschnitt Verarbeitungszeit in der Tool-Referenz-Übersicht.

Beispiel

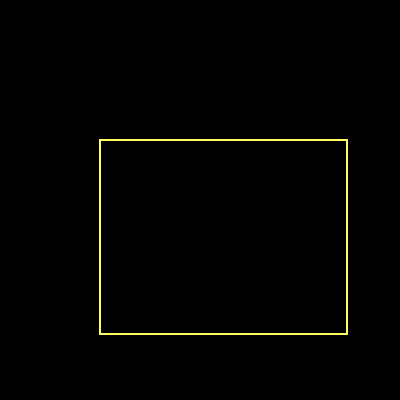

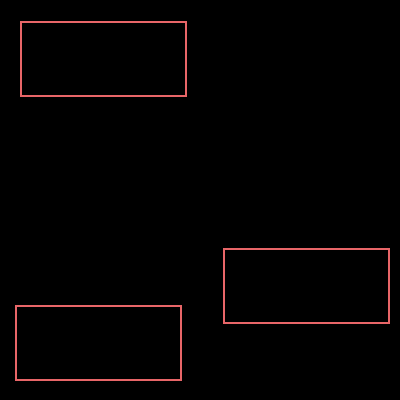

Das Bild unten links stellt „Region 1“, das Bild unten rechts „Region 2“ dar. „Region 1“ und „Region 2“ sind nicht kommutativ, d. h. die resultierende Anzahl von Regionen im Tupel „Kombinierte Regionen“ kann sich ändern, wenn die Regionen vertauscht werden.

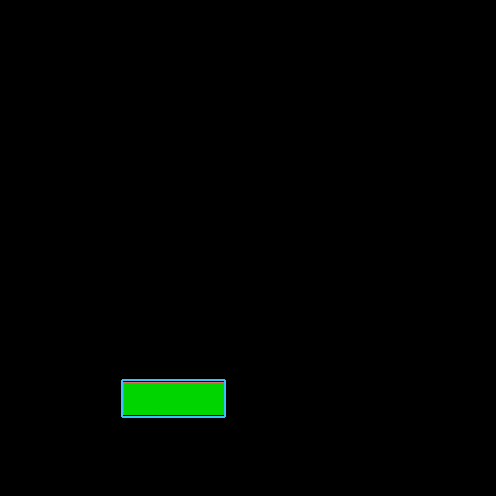

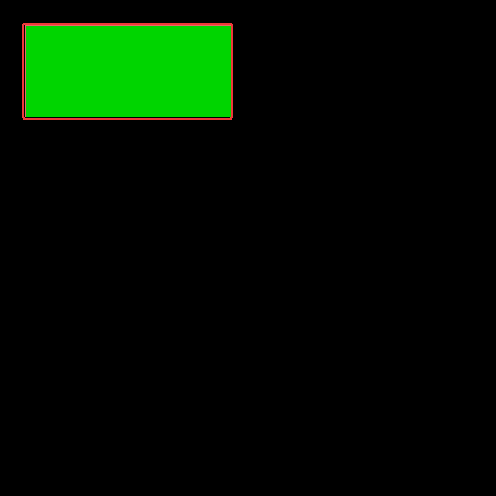

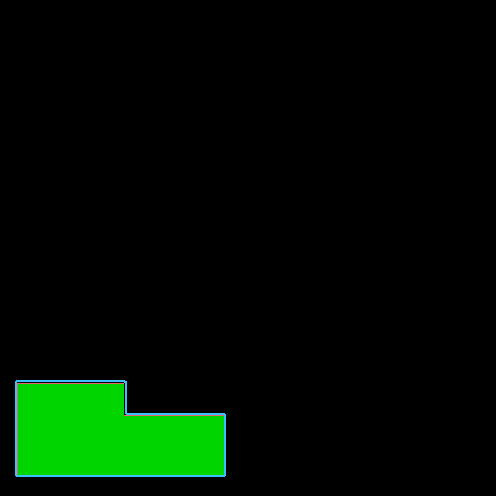

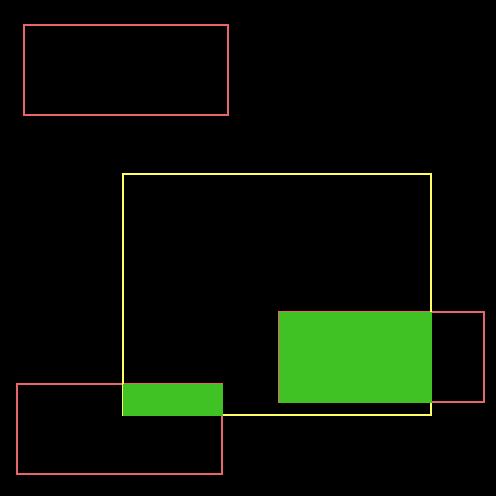

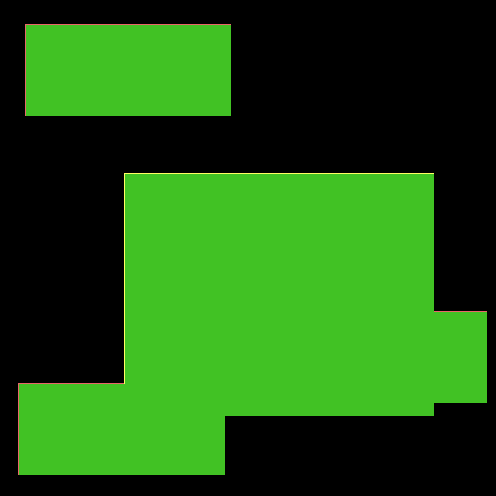

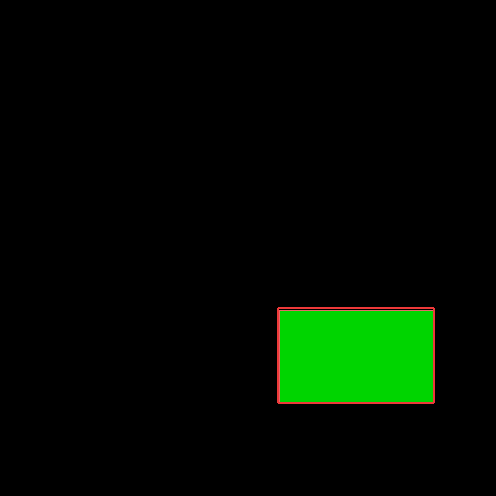

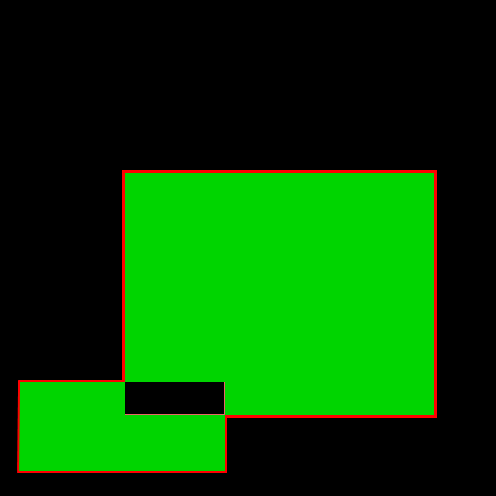

Die nachstehende Dropdown-Liste veranschaulicht das jeweilige Ergebnis, wenn die beiden Tupel von Regionen mit verschiedenen Methoden kombiniert werden.
