Kombinationsfeld

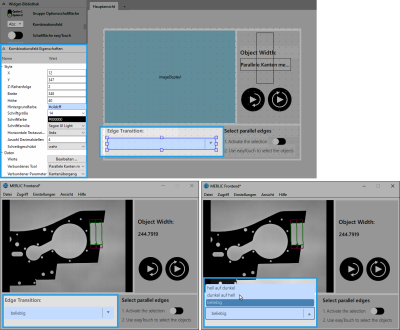

Dieses Widget bietet die Möglichkeit, ein Kombinationsfeld in Ihrem Frontend zu verwenden. Es kann mit einem Toolparameter Ihrer MERLIC-Vision-App verbunden werden, um die Werteliste des jeweiligen Parameters anzuzeigen. Damit erhalten Sie die Möglichkeit, den Wert eines verbundenen Parameters direkt im Frontend festzulegen.

Alternativ können Sie eine eigene erweiterte Werteliste für den verbundenen Toolparameter erstellen. Wenn Sie jedoch einen Toolparameter oder ein Ergebnis in der Eigenschaft „Verbundener Parameter“ ausgewählt haben, können Ihre eigenen Werte nicht verwendet werden. Ihre Werte werden dann deaktiviert.

Style

X, Y:

Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.

Z-Reihenfolge:

Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.

Breite:

Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 180 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Wert muss mindestens 80 und darf nicht größer als 2147483647 sein.

Höhe:

Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 50 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 40 und darf nicht größer als 2147483647 sein.

Hintergrundfarbe:

Passen Sie die Hintergrundfarbe des Widgets an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftgröße:

Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Schriftfarbe:

Passen Sie die Farbe der angezeigten Werte an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Wählen Sie die Schriftfamilie des angezeigten Textes im Dropdown-Menü dieser Eigenschaft aus.

Horizontale Textausrichtung:

Passen Sie die horizontale Ausrichtung der Werte an, die im Widget angezeigt werden. Die Standardeinstellung ist „links“. Sie können für die Ausrichtung auch „zentriert“ und „rechts“ im Dropdown-Menü auswählen.

Anzahl Dezimalstellen:

Geben Sie die Anzahl der angezeigten Dezimalstellen an, falls das Widget mit einem Toolparameter mit Dezimalwerten verbunden ist. Der Standardwert ist 4. Sie können die Zahl auf einen Wert von 0 bis 8 festlegen.

Schreibgeschützt:

Legen Sie fest, ob im Frontend neue Werte zum Kombinationsfeld hinzugefügt werden können. Standardmäßig darf der Benutzer keine neuen Werte im Frontend hinzufügen. Wenn es zulässig sein soll, dass neue Werte zur Liste im Kombinationsfeld hinzugefügt werden, wählen Sie im Dropdown-Menü „false“ aus.

Daten

Werte:

Definieren Sie eine benutzerdefinierte Liste mit Parameterwerten, die im Kombinationsfeld angezeigt werden sollen. Klicken Sie auf die Schaltfläche „Bearbeiten...“ und geben Sie die Werte im daraufhin angezeigten Dialogfeld ein. Wenn eine Liste einzelner Werte definiert ist, ignoriert das Kombinationsfeld die Parameter eines verbundenen Tools, sodass nur die definierten Werte der Liste angezeigt werden.

Eine ausführliche Beschreibung der Definition benutzerdefinierter Werte für einen Toolparameter, der mit einem Widget verbunden ist, finden Sie im Kapitel Widgets anpassen.

Verbundenes Tool:

Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundener Parameter“ können Sie dann den Parameter auswählen, dessen Wert im Widget angezeigt werden soll.

Verbundener Parameter:

Wählen Sie den Parameter des verbundenen Tools, dessen Wert angezeigt werden soll, im Dropdown-Menü aus. In der Liste werden nur die Parameter des Tools angezeigt, das in der Eigenschaft „Verbundenes Tool“ ausgewählt ist. Daher müssen Sie sicherstellen, dass das Widget mit einem Tool verbunden ist, bevor Sie einen Parameter auswählen.

Anwendungsbeispiel

Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:

• detect_anomalies_of_bottles_in_the_global_context.mvapp
