Training

Dieses Widget bietet die Möglichkeit, ein Training im MERLIC Frontend durchzuführen. Für einige MERLIC-Tools muss ein Training mit geeigneten Daten erfolgen, bevor die eigentliche Bildverarbeitung, z. B. mit dem Tool „Anwesenheit mit Matching prüfen“, durchgeführt werden kann. Diese Tools verfügen über einen Trainingsmodus mit einem Trainingsbereich auf der linken Seite des Toolboards. Das „Training“-Widget bietet die Möglichkeit, die jeweiligen Trainingsdaten direkt im MERLIC Frontend zu trainieren, wenn die Anwendung beispielsweise bereits in den Fertigungsprozess integriert wurde. Es kann mit jedem Tool mit einem Trainingsmodus verbunden werden, das in der MERLIC-Vision-App verwendet wird.

Das Training ist individuell für jedes Tool mit einem Trainingsmodus implementiert. Bei Verwendung des „Training“-Widgets im MERLIC Frontend können Sie den Trainingsmodus über den „Trainings-Schalter“ aktivieren. Das Widget bietet die gleiche Trainingsfunktionalität wie im MERLIC Creator. Darstellung und Durchführung des Trainings hängen daher jeweils vom verbundenen Tool ab. Zur Visualisierung der jeweiligen Trainingsbilder ist ein „Bildanzeige“-Widget erforderlich. Es muss in den Eigenschaften des „Training“-Widgets verbunden werden.

Weitere Informationen zum Trainingsmodus und zu den Tools, die ein Training unterstützen, finden Sie unter Im Trainingsmodus arbeiten. Weitere Informationen zum Trainingsmodus eines bestimmten Tools finden Sie in der entsprechenden Referenzdokumentation des Tools.

Style

X, Y:

Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.

Z-Reihenfolge:

Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.

Breite:

Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 420 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Mindestwert ist 320. Der Wert darf nicht größer als 2147483647 sein.

Höhe:

Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 600 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 440 sein. Der Wert darf nicht größer als 2147483647 sein.

Hintergrundfarbe aktiv:

Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Diese Eigenschaft legt nicht die Hintergrundfarbe für die Schaltflächen im Widget fest. Sie können die Darstellung der Schaltflächen über die Eigenschaften in der Kategorie „Schaltfläche“ ändern.

Hintergrundfarbe inaktiv:

Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Highlight-Farbe für Modus:

Passen Sie die Hintergrundfarbe des derzeit ausgewählten Bild-Panels an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftgröße:

Passen Sie die Größe des angezeigten Textes an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Diese Eigenschaft legt nicht die Schriftgröße der für die Schaltflächen im Widget definierten Texte fest. Sie können die Darstellung der Schaltflächen über die Eigenschaften in der Kategorie „Schaltfläche“ ändern.

Schriftarbe aktiv:

Passen Sie die Farbe des angezeigten Textes für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Diese Eigenschaft legt nicht die Schriftfarbe der für die Schaltflächen im Widget definierten Texte fest. Sie können die Darstellung der Schaltflächen über die Eigenschaften in der Kategorie „Schaltfläche“ ändern.

Schriftfarbe inaktiv:

Passen Sie die Farbe des angezeigten Textes für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Passen Sie die Schriftfamilie des angezeigten Textes im Dropdown-Menü dieser Eigenschaft an.

Diese Eigenschaft legt nicht die Schriftfamilie der für die Schaltflächen im Widget definierten Texte fest. Sie können die Darstellung der Schaltflächen über die Eigenschaften in der Kategorie „Schaltfläche“ ändern.

Überschrift:

Passen Sie den Text an, der als Überschrift des Widgets angezeigt wird, indem Sie den Text direkt in das Textfeld eingeben.

Überschrift „Training“:

Passen Sie den Text an, der als Überschrift für das Panel mit den Trainingsbildern angezeigt wird, indem Sie den Text direkt in das Textfeld eingeben.

Überschrift „Verarbeitung“:

Passen Sie den Text an, der als Überschrift für das Panel mit dem Verarbeitungsbild angezeigt wird, indem Sie den Text direkt in das Textfeld eingeben.

Überschrift „Training anwenden“:

Passen Sie den Text an, der auf der Schaltfläche zum Starten des Trainings angezeigt wird, indem Sie den Text direkt in das Textfeld eingeben. Die betreffende Schaltfläche wird nur angezeigt, wenn das Training des verbundenen Tools nicht automatisch durchgeführt wird, sondern manuell vom Benutzer gestartet werden muss. Das Training des Tools „Anwesenheit mit Grauwertmerkmalen prüfen“ muss beispielsweise manuell gestartet werden, sodass die betreffende Schaltfläche angezeigt wird, wenn dieses Tool verbunden ist.

Daten

Verbundenes Tool:

Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden und über einen Trainingsmodus verfügen. Über die Eigenschaft „Verbundene Bildanzeige“ können Sie dann das „Bildanzeige“-Widget auswählen, in dem die Trainingsbilder angezeigt werden.

Verbundene Bildanzeige:

Wählen Sie das „Bildanzeige“-Widget aus, in dem das Trainingsbild angezeigt wird. In der Liste werden nur „Bildanzeige“-Widgets angezeigt, die bereits in das Frontend-Design eingefügt wurden. Wenn noch kein „Bildanzeige“-Widget zu Ihrem Design hinzugefügt wurde, müssen Sie zuerst ein „Bildanzeige“-Widget hinzufügen und das „Training“-Widget damit verbinden.

Schaltfläche

Für Schaltflächen, die im Widget angezeigt werden, wie z. B. für die Schaltfläche zum Hinzufügen eines Trainingsbilds oder für die Schaltfläche zum Starten des Trainings, wenn das Training des verbundenen MERLIC-Tools manuell gestartet werden muss (z. B. für das Tool „Anwesenheit mit Grauwertmerkmalen prüfen“), können die folgenden Eigenschaften festgelegt werden.

Hintergrundfarbe aktiv:

Passen Sie die Hintergrundfarbe der Schaltflächen für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Hintergrundfarbe inaktiv:

Passen Sie die Hintergrundfarbe der Schaltflächen für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Randfarbe aktiv:

Passen Sie die Randfarbe der Schaltflächen für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Randfarbe inaktiv:

Passen Sie die Randfarbe der Schaltflächen für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftgröße:

Passen Sie die Größe der Texte an, die in den Schaltflächen angezeigt werden. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Schriftarbe aktiv:

Passen Sie die Farbe der in den Schaltflächen angezeigten Texte für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfarbe inaktiv:

Passen Sie die Farbe der in den Schaltflächen angezeigten Texte für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Passen Sie die Schriftfamilie der in den Schaltflächen angezeigten Texte im Dropdown-Menü dieser Eigenschaft an.

Parameternamen

Für Parameternamen, die im Widget angezeigt werden, wenn der Trainingsmodus des verbundenen MERLIC-Tools über spezielle Trainingsparameter verfügt, z. B. für das Tool „Anwesenheit mit Grauwertmerkmalen prüfen“, können die folgenden Eigenschaften festgelegt werden.

Schriftgröße:

Passen Sie die Größe der Parameternamen an, die ggf. im Widget angezeigt werden. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Schriftarbe aktiv:

Passen Sie die Farbe der ggf. im Widget angezeigten Parameternamen für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfarbe inaktiv:

Passen Sie die Farbe der ggf. im Widget angezeigten Parameternamen für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Passen Sie die Schriftfamilie der ggf. im Widget angezeigten Parameternamen im Dropdown-Menü dieser Eigenschaft an.

Thumbnails

Für die Thumbnails, die eine Vorschau der Verarbeitungsbilder und Trainingsbilder anzeigen, können die folgenden Eigenschaften festgelegt werden.

Breite:

Passen Sie die Breite der Thumbnails an, die in den Widget-Panels angezeigt werden. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 170 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Wert muss mindestens 80 und darf nicht größer als 2147483647 sein.

Höhe:

Passen Sie die Höhe der Thumbnails an, die in den Widget-Panels angezeigt werden. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 136 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 60 und darf nicht größer als 2147483647 sein.

Trainings-Schalter

Die folgenden Eigenschaften können für den Schalter festgelegt werden, mit dem die Trainingsfunktion aktiviert oder deaktiviert wird.

Hintergrundfarbe aktiv:

Passen Sie die Hintergrundfarbe des Schalters für den Fall an, dass das Training aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Hintergrundfarbe inaktiv:

Passen Sie die Hintergrundfarbe des Schalters für den Fall an, dass das Training deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Farbe des Umschaltknopfs:

Passen Sie die Farbe des Schalters an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Text „Aktiv“:

Passen Sie den neben dem Schalter angezeigten Text für den Fall an, dass das Training aktiviert ist. Sie können den Text direkt in das Eingabefeld eingeben.

Text „Inaktiv“:

Passen Sie den neben dem Schalter angezeigten Text für den Fall an, dass das Training deaktiviert ist. Sie können den Text direkt in das Eingabefeld eingeben.

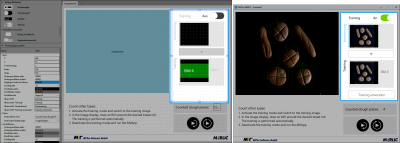

Anwendungsbeispiel

Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:

count_frozen_dough_with_training.mvapp
