Ausführungsstatus

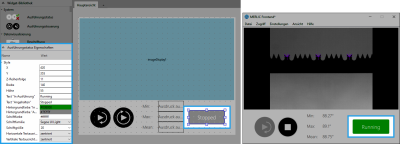

Dieses Widget zeigt den aktuellen Status Ihrer Bildverarbeitungsanwendung an. Sie können dieses Widget verwenden, wenn Sie im Frontend anzeigen möchten, ob die Anwendung derzeit ausgeführt wird oder nicht.
Style
X, Y:
Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.
Z-Reihenfolge:
Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.
Breite:
Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 180 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Mindestwert ist 60. Der Wert darf nicht größer als 2147483647 sein.
Höhe:
Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 55 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Mindestwert ist 40. Der Wert darf nicht größer als 2147483647 sein.
Text „In Ausführung“:
Legen Sie den Text fest, der angezeigt werden soll, wenn die Anwendung ausgeführt wird, indem Sie den Text direkt in das Textfeld eingeben.
Text „Angehalten“:
Legen Sie den Text fest, der angezeigt werden soll, wenn die Anwendung nicht ausgeführt wird, indem Sie den Text direkt in das Textfeld eingeben.
Hintergrundfarbe „In Ausführung“:
Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass die Anwendung ausgeführt wird. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Hintergrundfarbe „Angehalten“:
Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass die Anwendung angehalten wurde. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Schriftfarbe:
Passen Sie die Farbe des Textes an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Schriftfamilie:
Wählen Sie die Schriftfamilie des angezeigten Textes im Dropdown-Menü dieser Eigenschaft aus.
Schriftgröße:
Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.
Horizontale Textausrichtung:
Passen Sie die horizontale Ausrichtung des angezeigten Textes an. Die Standardeinstellung ist „zentriert“. Sie können für die Ausrichtung auch die Einträge „links“ und „rechts“ aus dem Dropdown-Menü auswählen.
Vertikale Textausrichtung:
Passen Sie die vertikale Ausrichtung des angezeigten Textes an. Die Standardeinstellung ist „zentriert“. Sie können für die Ausrichtung auch „oben“ und „unten“ im Dropdown-Menü auswählen.
Anwendungsbeispiel
Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:
- classify_and_inspect_wood.mvapp
