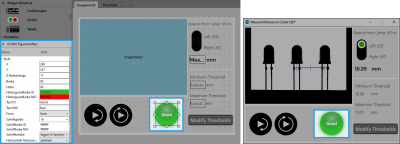

IO/NIO
Dieses Widget dient als optische Anzeige für den Status „gut“/„schlecht“, wenn es mit einem Ergebniswert ≠ 0 („gut“) oder einem Wert = 0 („schlecht“) verbunden wird. Sie können für jeden Status eine Hintergrundfarbe und einen individuellen Text festlegen. Der aktuelle Status wird dann mit den von Ihnen definierten Eigenschaften angezeigt.
Style
X, Y:
Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.
Z-Reihenfolge:
Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.
Breite:
Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 64 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Wert muss mindestens 20 und darf nicht größer als 2147483647 sein.
Höhe:
Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 55 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 20 und darf nicht größer als 2147483647 sein.
Hintergrundfarbe IO:
Passen Sie die Hintergrundfarbe des Widgets für den positiven Fall an (Status = „gut“). Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Hintergrundfarbe NIO:
Passen Sie die Hintergrundfarbe des Widgets für den negativen Fall an (Status = „schlecht“). Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Text IO:
Legen Sie den Text fest, der für den positiven Fall (Status = „gut“) angezeigt werden soll, indem Sie den Text direkt in das Textfeld eingeben.
Text NIO:
Legen Sie den Text fest, der für den negativen Fall (Status = „schlecht“) angezeigt werden soll, indem Sie den Text direkt in das Textfeld eingeben.
Form:
Wählen Sie aus, ob das Widget kreisförmig oder rechteckig angezeigt wird. Die Standardform ist „Kreis“. Wählen Sie „Rechteck“ im Dropdown-Menü aus, um die Form zu ändern.
Schriftgröße:
Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.
Schriftfarbe IO:
Passen Sie die Farbe des angezeigten Textes für den positiven Fall an (Status = „gut“). Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Schriftfarbe NIO:
Passen Sie die Farbe des angezeigten Textes für den negativen Fall an (Status = „schlecht“). Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Schriftfamilie:
Wählen Sie die Schriftfamilie des angezeigten Textes im Dropdown-Menü dieser Eigenschaft aus.
Horizontale Textausrichtung:
Passen Sie die horizontale Ausrichtung des angezeigten Textes an. Die Standardeinstellung ist „zentriert“. Sie können für die Ausrichtung auch die Einträge „links“ und „rechts“ aus dem Dropdown-Menü auswählen.
Vertikale Textausrichtung:
Passen Sie die vertikale Ausrichtung des angezeigten Textes an. Die Standardeinstellung ist „zentriert“. Sie können für die Ausrichtung auch „oben“ und „unten“ im Dropdown-Menü auswählen.
Daten
Verbundenes Tool:
Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundener Parameter“ können Sie dann den Parameter auswählen, dessen Wert im Widget angezeigt werden soll.
Verbundener Parameter:
Wählen Sie den Parameter des verbundenen Tools, mit dem das Widget verbunden werden soll, im Dropdown-Menü aus. In der Liste werden nur die entsprechenden Parameter des Tools angezeigt, das in der Eigenschaft „Verbundenes Tool“ ausgewählt ist. Daher müssen Sie sicherstellen, dass das Widget mit einem Tool verbunden ist, bevor Sie einen Parameter auswählen.
Anwendungsbeispiel
Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:
- check_bent_leads.mvapp
- check_correct_filling_on_3d_height_images.mvapp
- check_pen_parts.mvapp
- check_presence_of_fuses.mvapp
- check_single_switches.mvapp
- classify_and_inspect_wood.mvapp
- classify_pills.mvapp
- count_bottles_with_deep_learning.mvapp
- detect_anomalies_of_bottles.mvapp
- detect_anomalies_of_bottles_in_the_global_context.mvapp
- detect_only_scratches_with_photometric_stereo.mvapp
- determine_circle_quality.mvapp
- evaluate_ecc_200_print_quality.mvapp
- measure_distance_segment_circle_calibrated.mvapp
- measure_distance_to_center_led.mvapp
- recognize_color_of_cables.mvapp
- segment_pill_defects.mvapp
- segment_pills_by_shape.mvapp
