Beschriftung

Dieses Widget kann verwendet werden, um den Wert eines verbundenen Toolparameters oder Ergebnisses anzuzeigen. Alternativ können Sie anstelle eines Toolparameters oder Ergebniswerts auch einen bestimmten Text definieren, der angezeigt werden soll. Verwenden Sie für mehrere Werte das Widget Tabelle.

Style

X, Y:

Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.

Z-Reihenfolge:

Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.

Breite:

Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 180 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Mindestwert ist 30. Der Wert darf nicht größer als 2147483647 sein.

Höhe:

Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 40 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 20 und darf nicht größer als 2147483647 sein.

Text:

Legen Sie den Text fest, der in der Beschriftung angezeigt werden soll, indem Sie den Text direkt in das Textfeld eingeben. Wenn Sie einen Text eingegeben haben und das Widget über die Eigenschaften „Verbundenes Tool“ und „Verbundener Parameter“ mit einem Toolparameter verbinden, wird der Text gelöscht. Die Beschriftung zeigt dann den Wert des verbundenen Parameters an.

Schriftgröße:

Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Schriftfarbe:

Passen Sie die Farbe des angezeigten Textes oder Werts an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Wählen Sie die Schriftfamilie des angezeigten Textes im Dropdown-Menü dieser Eigenschaft aus.

Horizontale Textausrichtung:

Passen Sie die horizontale Ausrichtung des Textes oder Werts an, der in der Beschriftung angezeigt wird. Die Standardeinstellung ist „links“. Sie können für die Ausrichtung auch „zentriert“ und „rechts“ im Dropdown-Menü auswählen.

Vertikale Textausrichtung:

Passen Sie die vertikale Ausrichtung des Textes oder Werts an, der in der Beschriftung angezeigt wird. Die Standardeinstellung ist „zentriert“. Sie können für die Ausrichtung auch „oben“ und „unten“ im Dropdown-Menü auswählen.

Anzahl Dezimalstellen:

Geben Sie die Anzahl der angezeigten Dezimalstellen an, falls die Beschriftung mit einem Toolparameter oder -ergebnis mit Dezimalwerten verbunden ist. Der Standardwert ist 4. Sie können die Zahl auf einen Wert von 0 bis 8 festlegen.

Zeilenumbruch

Legen Sie das Zeilenumbruchverhalten fest. Die Standardeinstellung dieser Eigenschaft ist „false“, d. h., es erfolgt kein Zeilenumbruch. Sie können die Eigenschaft auf „true“ oder „false“ festlegen.

Daten

Verbundenes Tool:

Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundener Parameter“ können Sie dann den Parameter auswählen, dessen Wert im Widget angezeigt werden soll.

Verbundener Parameter:

Wählen Sie den Toolparameter oder das Ergebnis des verbundenen Tools, dessen Wert angezeigt werden soll, im Dropdown-Menü aus. In der Liste werden nur die Toolparameter und Ergebnisse des Tools angezeigt, das in der Eigenschaft „Verbundenes Tool“ ausgewählt ist. Daher müssen Sie sicherstellen, dass das Widget mit einem Tool verbunden ist, bevor Sie einen Parameter auswählen.

Anwendungsbeispiel

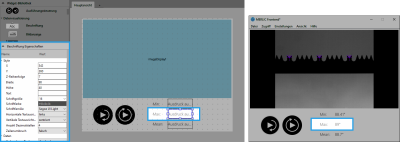

Dieses Widget wird in allen MERLIC-Vision-App-Beispielen verwendet:
