ユーザーインターフェイス
作業する MERLIC コンポーネントによって、MERLIC ユーザーインターフェイスは異なります。続くいくつかのセクションでは、MERLIC ユーザーインターフェースの概要について説明します。
MERLIC Creator
MERLIC Creator

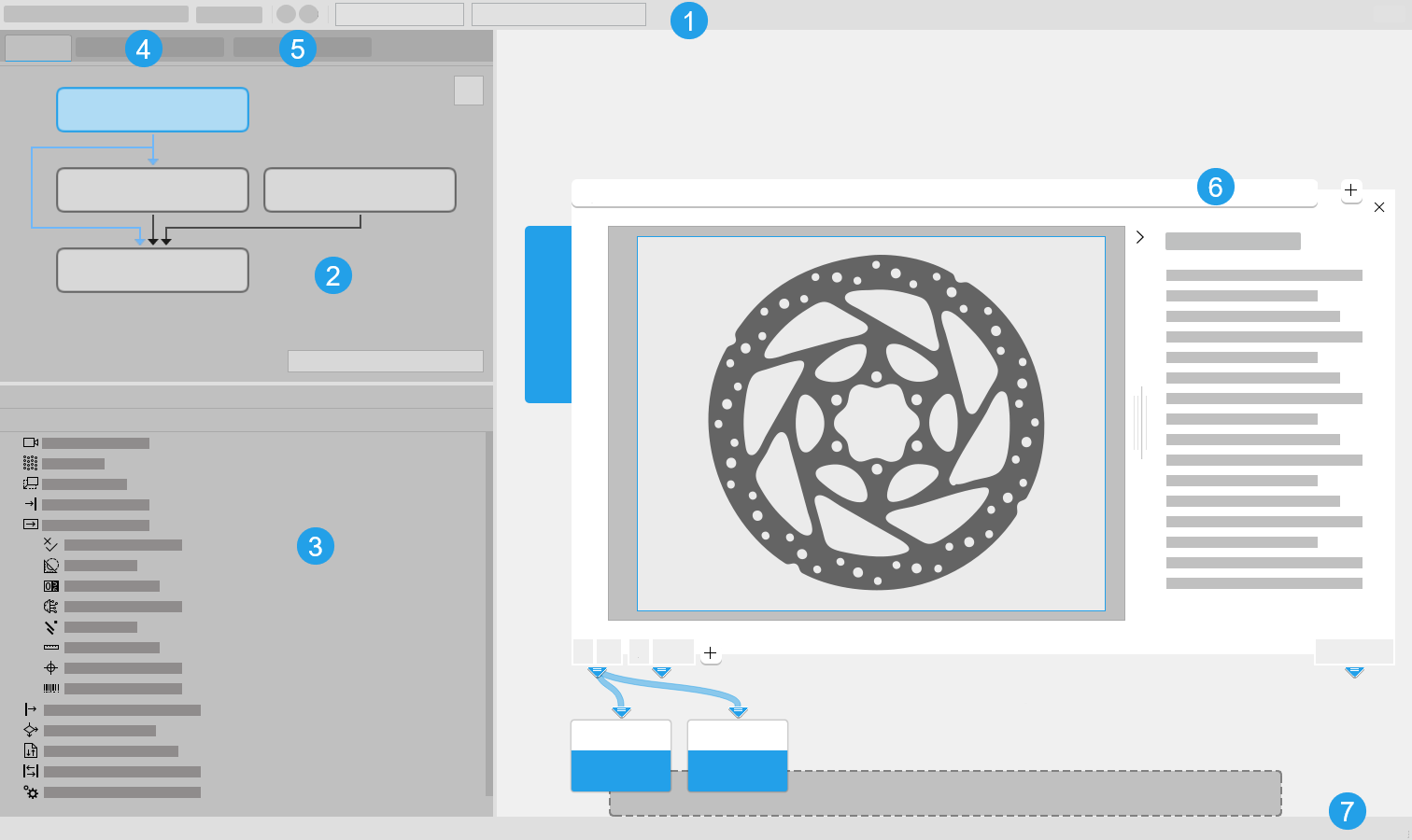

MERLIC Creator のグラフィカルユーザーインターフェースの主な構成要素は以下のとおりです:
メニューバー
メニューバーでは、MERLIC の使用中に必要となる標準的な機能にアクセスすることができます。設定を行い、必要に応じてインターフェースを調整することができます。メニューには、いくつかのドロップダウンメニューのほか、使用頻度の高い機能のショートカットにアクセスするためのボタンの選択肢があります。
ツールフロー
ツールフロー パネルには、MERLIC Vision App MERLIC Vision App は、MERLIC で作成された画像処理アプリケーションを表します。MERLIC Creator のツール、[Designer ウィジェット、およびアプリケーションで使用されるすべての設定で構成されます。 で使用するすべてのツールの概要が表示されます。また、ツール間の既存の接続も表示されます。
ツールライブラリ
ツールライブラリ には、MERLIC Vision App の作成に使用できるすべての MERLIC ツール MERLIC ツールは、特定の機能を担うモジュラー単位です。画像処理アプリケーションの特定のタスクを解決したり、条件や式を指定したり、さまざまなデバイスと通信するために使用できます。ツールは、MERLIC Vision App の基本的な部分を構成します。があります。
MVApp パラメーターおよび結果
このパネルには、MERLIC のプロセス統合モードである MERLIC RTE に指定されたすべての MVApp パラメーター と MVApp 結果 のリストが表示されます。パラメーターと結果がデータタイプに従ってリストされています。画像結果は常に最後に表示され、他のデータタイプとは分けて表示されます。
画像ソースの構成
このパネルには、MVApp の画像取得に関する情報が表示されます。MVApp で現在使用可能な画像ソースのリストが表示されます。
ツールワークスペース
ツールワークスペース には、現在選択されている MERLIC ツールまたはツールグループの ツールボード と、他のツールとの間での入力接続と出力接続が表示されます。
ステータスバー
ステータスバーには、現在ツールワークスペースに表示されているツールの処理時間が表示されます。ツールの直近の実行時間がミリ秒単位で表示されます。この値は、ツール結果「処理時間」で返される値に対応します。処理時間の詳細については、MERLIC ツールリファレンス のトピックの 処理時間 のセクションを参照してください。
MERLIC Designer
MERLIC Designer

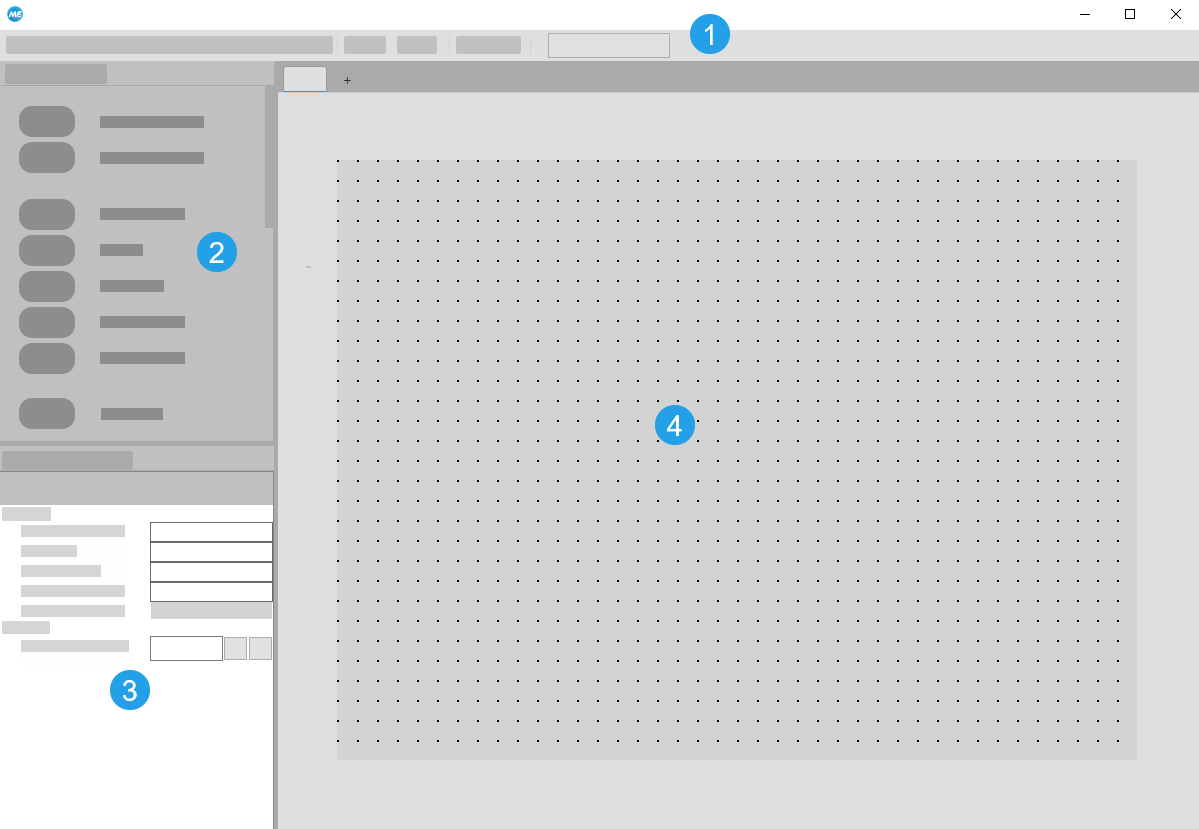

MERLIC Designer のグラフィカルユーザーインターフェースの主な構成要素は以下のとおりです:
メニューバー
メニューバーでは、MERLIC Designer の使用中に必要となる機能にアクセスすることができます。これには、いくつかのドロップダウンメニューのほか、使用頻度の高い機能のショートカットにアクセスするためのボタンの選択肢があります。
ウィジェットライブラリ
このパネルには、Frontend 設計の作成に使用できる使用可能なすべての MERLIC ウィジェットがあります。
プロパティ パネル
このパネルパネルでは、各ウィジェットのプロパティにアクセスできます。エレメントや MERLIC Creator への接続の表示を調整したり、設定を制御することができます。使用可能なプロパティは、ウィジェットによって異なります。
ワークスペース
ワークスペースは、Frontend の設計を作成できるエリアです。ワークスペースは、ユーザーの Frontend のサイズと要素を定義します。ワークスペースに挿入されるすべての要素は、Frontend に表示されます。
MERLIC FrontendMERLIC Frontend

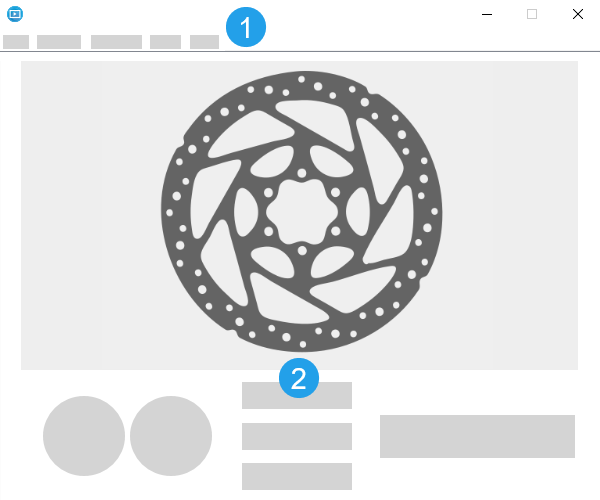

MERLIC Frontend のグラフィカルユーザーインターフェースの主な構成要素は以下の 2 つです。
メニューバー
MERLIC Frontend のメニューバーでは、Frontend の使用中に必要となる機能にアクセスすることができます。使用頻度の高い機能のショートカットがあるいくつかのドロップダウンメニューがあります。
Frontend 設計
Frontend 設計はMERLIC Designer で作成したユーザーインターフェースの実装です。必要に応じて特にカスタムメイドされた設計を作成できます。Frontend 設計の作成については、トピック「カスタマイズした Frontend の設計」を参照してください。
MERLIC Runtime Environment Setup: 「画像ソース」タブ (Image Source Manager)
「画像ソース」タブ
Image Source Manager には、画像ソースの構成用にグラフィカルユーザーインターフェースが用意されています。これは、タブ「画像ソース」で表された MERLIC RTE Setup の一部です。Image Source Manager のグラフィカルユーザーインターフェースは、構成と画像ソースのどちらを編集するかによって変わります。
一般的なユーザーインターフェース

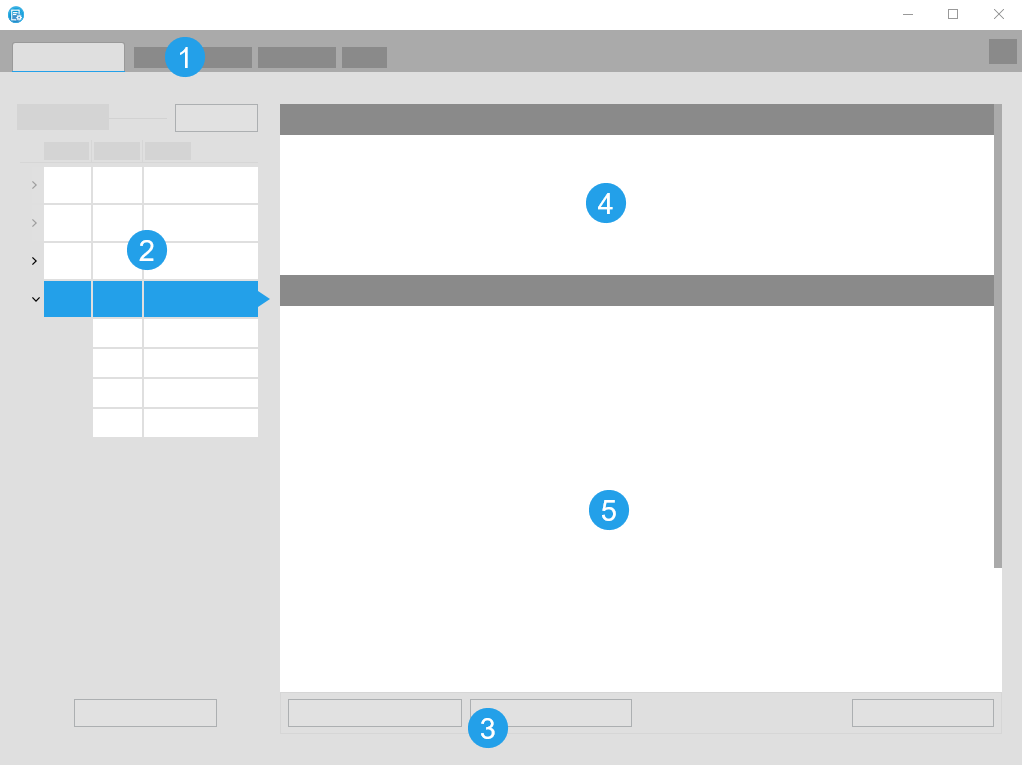

選択した構成のユーザーインターフェース

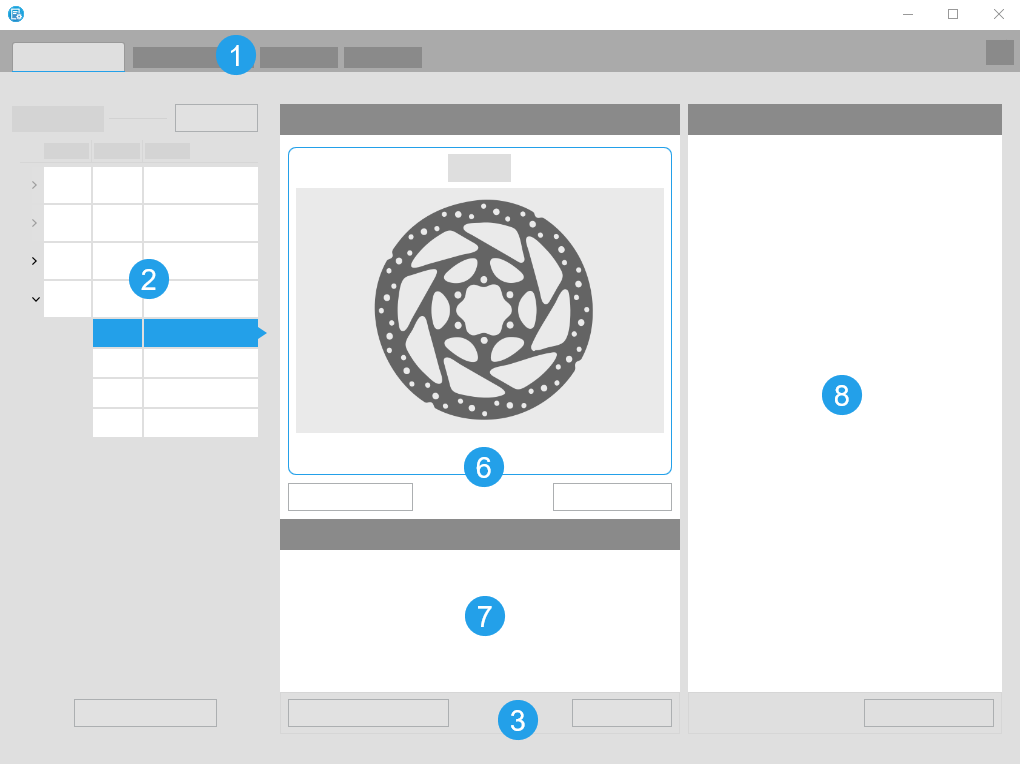

選択した画像ソースのユーザーインターフェース
タブの概要
タブを使用して、MERLIC RTE Setup の異なるコンポーネントを切り替えることができます。「画像ソース」、「通信」、「レシピ」、「I/O」です。コンポーネントごとに独自のグラフィカルユーザーインターフェースがあります。
構成と画像ソースのリスト
構成のリストには、利用可能な画像ソース構成すべてが、それぞれのタイプ、ステータス、名前とあわせて表示されます。1 つの構成が画像ソースの 1 セットを表します。選択した構成は青で表示されます。その構成を展開すると、構成の画像ソースが、そのステータスと名前とともに表示されます。構成のステータスは、その構成が有効かどうかを示します。画像ソースがその構成に現在使用でき、MVApp に使用できるかを示します。一度に有効にできる構成は 1 つだけです。すべての構成を無効にすることもできます。詳細については、トピック「新しい構成と画像ソースの追加」を参照してください。
アクションボタン
ウィンドウ下部にあるアクションボタンを使うと、新しい構成と画像ソースの追加と削除など、各種の構成タスクを実行できます。選択した構成の有効/無効を切り替えることもできます。画像ソース構成を初めて開くときは、構成に各画像ソースを割り当てる必要があるため、画像ソースを追加する前に構成を作成する必要があります。
構成の詳細
「構成」セクションには、選択した構成についての詳細が示されます。構成名、そのステータスとタイプ、構成が RTE 起動構成として使用されるかどうかが表示されます。
画像ソースの詳細
「画像ソース」セクションには、選択した画像ソースについての詳細が示されます。画像ソース名とそのインターフェースタイプ、つまりカメラタイプまたはファイルが表示されます。インターフェースタイプに応じて、「画像ソース」セクションにはカメラ名またはファイルパスが示されます。画像ソースのステータスも表示されます。
画像プレビュー
画像表示により、選択した画像ソースの構成をリアルタイムで確認できます。カメラデバイスを使用する場合、画像表示の下部にあるボタンを使用して、カメラのライブモードをアクティブにしたり、単一のスナップショットを撮ったりすることができます。取得した画像は画像プレビューに表示され、取得した画像にカメラパラメーターの構成変更がどのような影響を与えるかをすぐに確認できます。照明やレンズコントローラなど画像を取得しない周辺デバイスを使用している場合、画像プレビューを使用して特定のカメラデバイスの画像を表示できます。これにより、デバイスパラメーターの構成変更がそれぞれのカメラで取得した画像にどのような影響を与えるかを確認できます。画像ソースが画像ディレクトリの場合、ライブモードではディレクトリからの全画像が連続的に表示され、スナップショットモードでは画像を 1 枚ずつ確認していくことができます。スナップショットを保存して、MVApp を作成して構成するときにファイルディレクトリの画像を使用することもできます。詳細については、トピック「カメラデバイスの構成」を参照してください。
情報
「情報」セクションには、画像ソースの名前や現在のステータスなど、画像ソースに関する一般的な情報が表示されます。
カメラパラメーター
カメラパラメーターのセクションでは、選択したカメラデバイスを構成できます。特定のカメラデバイスのカメラパラメーターが表示されるのは、そのデバイスが保存されている構成が有効な場合のみです。構成を有効にし、構成するカメラデバイスを選択すると、選択したカメラデバイスのパラメーターを必要に応じて調整できます。詳細については、トピック「カメラパラメーターの調整」を参照してください。
MERLIC Runtime Environment Setup: 「通信」タブ
「通信」タブ

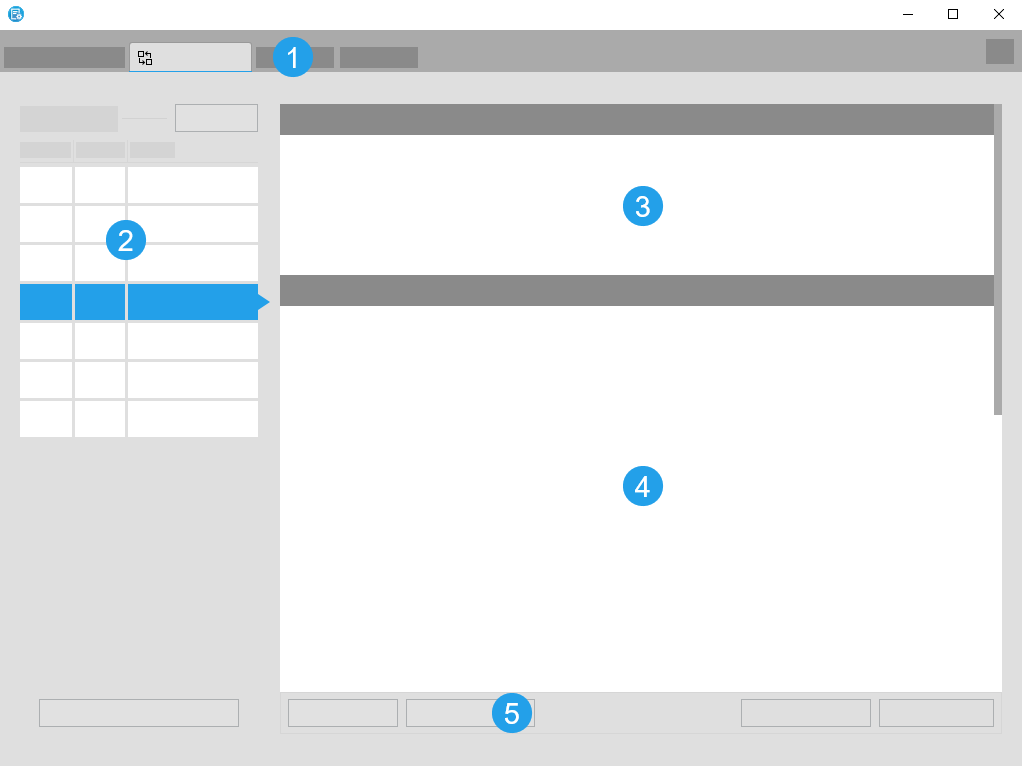

MERLIC には、通信プラグイン MERLIC はプロセス統合用に 2 種類のプラグインを提供しています。「通信プラグイン」と「I/O プラグイン」です。 どちらも MERLIC Runtime Environment Setup (MERLIC RTE Setup) で構成できますが、構成に関する要件や制約にそれぞれ違いがあります。通信プラグインは、MERLIC RTE Setup の「通信」タブで構成できます。この種類のプラグインは MERLIC RTE がすでに実行中の場合にのみ構成できます。I/O プラグインとは対照的に、通信プラグインはリモートシステムでも構成できます。通信プラグインでは、MERLIC のプロセス統合モードでビジョンシステムの制御と監視を行うための選択肢がより多く得られます。たとえば、一部の通信プラグインは、画像の結果の照会をサポートしています。I/O プラグインには、これをサポートしているものはありません。を構成するグラフィカルユーザーインターフェースが用意されています。これは、タブ「通信」で表された MERLIC RTE Setup の一部です。このタブのグラフィカルユーザーインターフェースの主な構成要素は以下のとおりです:
タブの概要
タブを使用して、MERLIC RTE Setup の異なるコンポーネントを切り替えることができます。「画像ソース」、「通信」、「レシピ」、「I/O」です。コンポーネントごとに独自のグラフィカルユーザーインターフェースがあります。
プラグインインスタンスのリスト
プラグインインスタンスのリストには、利用可能なプラグインすべてが、それぞれの実行ステータス、ID、名前とともに表示されます。名前は、通信プラグインの名前を表します。プラグインのインスタンスを複数追加した場合、プラグインのすべてのインスタンスが同じ名前で表示されます。ただし、プラグインインスタンスの ID は一意です。選択したプラグインは青で表示されます。詳細については、「プラグインインスタンスの追加」を参照してください。
プラグインパラメーター
「Plug-in parameters」セクションでは、選択したプラグインの一般的なパラメーターのうち調整できないパラメーターが示されます。これらのパラメーターは、プラグインのバージョン番号、ログレベルの現在のパラメーター値、プラグインのアクセスレベルを表すこともあります。 詳細については、「通信プラグインの構成」を参照してください。
ユーザーパラメーター
「User parameters」セクションでは、選択したプラグインのパラメーターのうち構成が可能なパラメーターが示されます。これにどのようなパラメーターが含まれるかは、各プラグインの実装によって異なります。 詳細については、「通信プラグインの構成」を参照してください。
アクションボタン
ウィンドウ下部にあるアクションボタンを使うと、プラグインインスタンスの追加と削除、あるいはプラグインの開始と停止などのタスクを実行できます。また、ユーザーパラメーターに対する変更を破棄または保存することもできます。
MERLIC Runtime Environment Setup: 「レシピ」タブ
「レシピ」タブ

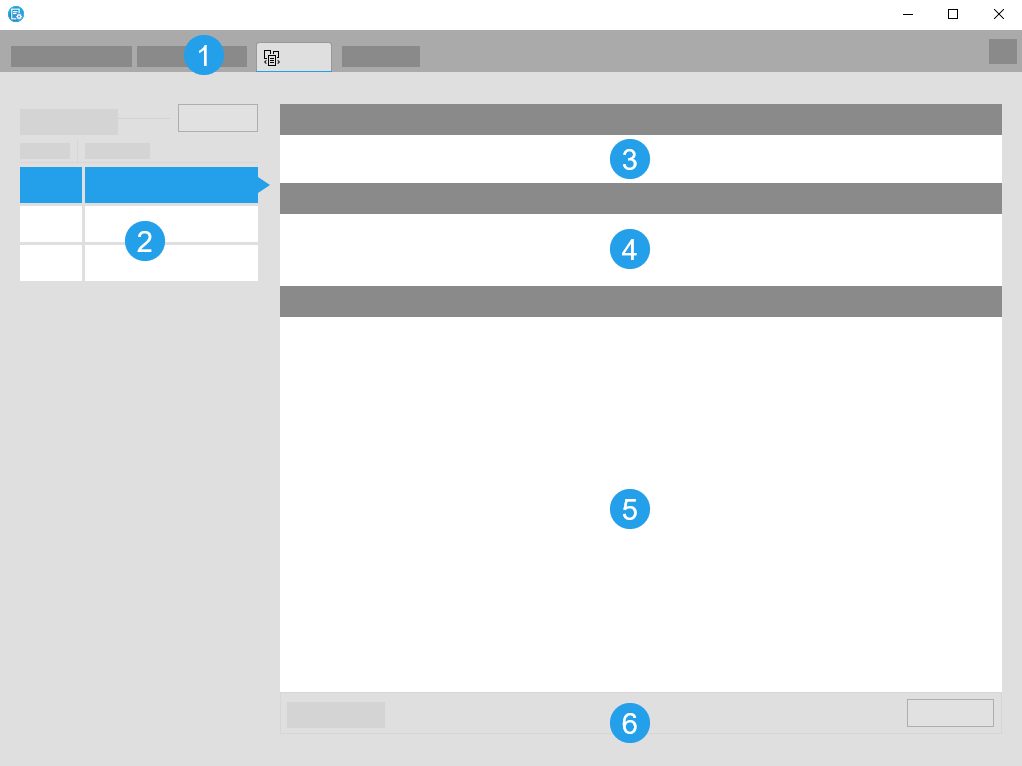

MERLIC RTE Setup の「レシピ」タブには、レシピを構成するグラフィカルユーザーインターフェースが用意されています。主な構成要素は以下のとおりです。
タブの概要
タブを使用して、MERLIC RTE Setup の異なるコンポーネントを切り替えることができます。「画像ソース」、「通信」、「レシピ」、「I/O」です。コンポーネントごとに独自のグラフィカルユーザーインターフェースがあります。
レシピのリスト
レシピのリストには、インポートされ使用できるようになったすべてのレシピが、それぞれの ID および名前とあわせて表示されます。選択した構成は青で表示されます。レシピの順序はドラッグアンドドロップで変更できます。レシピのリストでレシピを表示するには、まずレシピを作成してインポートする必要があります。詳細については、「MERLIC レシピの作成」および「MERLIC レシピのインポート」を参照してください。
レシピ
「レシピ」タブの「レシピ」セクションには、選択されたレシピのフルファイルパスが表示されます。レシピ用に説明が定義されている場合、このセクションでファイルパスの下に表示されます。
MVApp
「レシピ」タブの「MVApp」セクションには、参照された MVApp の名前および相対ファイルパスが表示されます。
MVApp パラメーター
「レシピ」タブの「MVApp パラメーター」セクションには、プロセス統合用に MVApp パラメーター として設定された MVApp のツールパラメーターおよび、レシピで定義された関連する入力値が表示されます。MVApp パラメーター はデータタイプ別に、MERLIC Creator で定義された順に表示されます。「MVApp パラメーター」セクションには、パラメーターの位置 ID、ユーザーが指定したツールパラメーターの名前、レシピで定義されている入力値が表示されます。
アクションボタン
ウィンドウ下部にあるアクションボタンを使うと、レシピをデフォルトレシピにしたり、削除したりできます。
MERLIC Runtime Environment Setup: 「I/O」タブ
「I/O」タブ
MERLIC RTE Setup の「I/O」タブには、デジタル I/O デバイスなどの I/O プラグインを構成するグラフィカルユーザーインターフェースが用意されています。主な構成要素は以下のとおりです。
タブの概要
タブを使用して、MERLIC RTE Setup の異なるコンポーネントを切り替えることができます。「画像ソース」、「通信」、「レシピ」、「I/O」です。コンポーネントごとに独自のグラフィカルユーザーインターフェースがあります。
有効なデバイス
「I/O」タブの「有効なデバイス」セクションには、有効な I/O デバイスすべてとその設定状態が示されます。選択した I/O デバイスは青で表示されます。詳細については、「I/O デバイスのセットアップ」を参照してください。
デバイスのリスト
デバイスのリストには、現在使用できる I/O デバイスがすべて表示されます。このリストからデバイスを 1 つ選択して、「有効なデバイス」セクションに移動します。詳細については、「I/O デバイスのセットアップ」を参照してください。
構成
「I/O」タブの「構成」セクションには、MERLIC で調整できる選択した I/O デバイスで構成できるオプションがすべて表示されます。Hilscher カードなど一部の I/O デバイスは、外部の構成ソフトウェアを使用してほとんど事前に構成する必要があり、MERLIC で示されるのは、一部の最終構成ステップのみです。
アクションボタン
ウィンドウ下部にあるアクションボタンを使うと、I/O デバイスの有効化と無効化、構成の保存、デフォルト構成の復元ができます。
