プラグインインスタンスの追加
MERLIC RTE Setup の「
通信」タブを使用して、接続されたシステムで現在使用可能な通信プラグインを確認することができます。プラグインのインスタンスを MERLIC RTE Setup に追加し、プラグインインスタンスの現在の構成を確認し、プロセス統合 MERLIC は、製造マシンに統合されたマシンビジョンシステムで使用できます。プログラマブルロジックコントローラ (PLC) などのマシンコントローラでは、統合ビジョンシステムの制御、実行の監視、結果の照会が可能でなければなりません。そのため、MERLIC には、マシンコントローラとの通信に必要なプロセス統合モードが備わっています。
プロセス統合モードは、 MERLIC インストレーションに用意されているアプリケーション「MERLIC RTE」で開始できます。用の構成を調整することができます。構成が完了したら、変更を保存し、MERLIC RTE Setup から直接プラグインを開始することができます。構成の変更方法とプラグインの開始方法の詳細については、「通信プラグインの構成」および「通信プラグインの開始および停止」を参照してください。

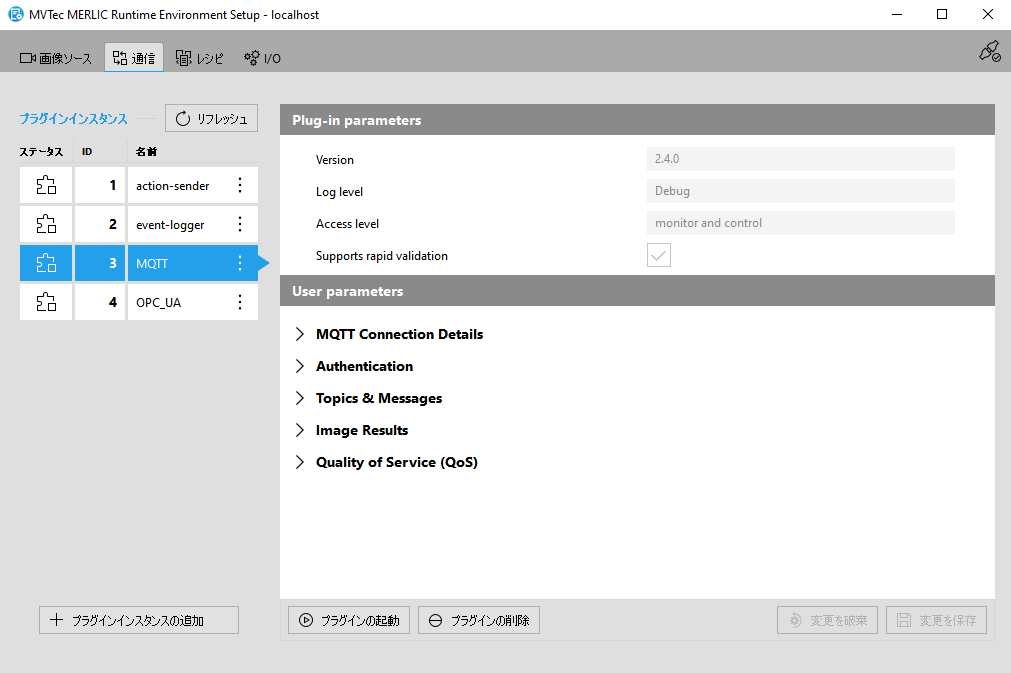

通信プラグインの新しいインスタンスの追加
- MERLIC RTE Setup で「通信」タブを開きます。
- MERLIC RTE が実行中でない場合は、「MERLIC RTE を起動」ボタンで起動します。そうしないと、通信プラグインの構成サービスを使用することはできません。

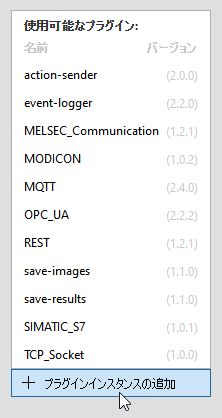

- 「プラグインインスタンスの追加」ボタンをクリックして、プロセス統合用に現在使用可能なすべてのプラグインのリストを取得します。
- 構成用に新しいインスタンスを追加する対象のプラグインを選択します。プラグインインスタンスが左上にあるリストに表示されます。
- 各プラグインインスタンスの現在の構成が「通信」タブの右側に表示されます。各プラグインのパラメーターは、デフォルト値で読み込まれます。プラグインインスタンスの構成の詳細については、「通信プラグインの構成」を参照してください。
プラグインインスタンスのリスト
各プラグインインスタンスは、実行ステータス、ID および名前とともに表示されます。プラグインのインスタンスを複数追加した場合、プラグインのすべてのインスタンスが同じ名前で表示されます。ただし、プラグインインスタンスの ID は一意です。
プラグインインスタンスのステータスは、アイコンで表示されます:
|
アイコン |
説明 |
|---|---|
|
|
このアイコンは、プラグインのインスタンスが現在実行中であることを表します。 |
|
|
このアイコンは、プラグインのインスタンスが現在実行中でないことを表します。 |
プラグインインスタンスの削除
プラグインインスタンスを MERLIC RTE Setup から削除した場合、そのプラグインインスタンスのパラメーターに対するすべての変更が失われます。プラグインの新しいインスタンスを追加した場合、パラメーターのデフォルト値を使用して構成が読み込まれます。
以下の方法で、プラグインインスタンスを削除することができます。

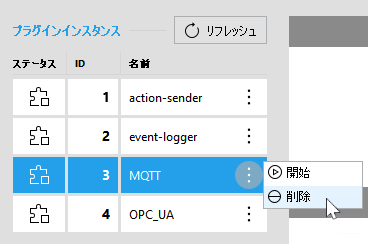

- 左側にある各プラグインインスタンスのメニューアイコン
をクリックし、「
削除」を選択します。
- 左側で対応するプラグインインスタンスを選択し、MERLIC RTE Setup の下部にある「 プラグインの削除」ボタンをクリックします。
プラグインインスタンスを削除するときに、そのインスタンスの状態は関係ありません。インスタンスが実行中のときも停止しているときも削除できます。
