MVApp パラメーター

MVApp パラメーターデータセットは、指定された MERLIC Vision App について事前に定義された入力値のセットを表します。MERLIC レシピ MERLIC レシピファイルは、MERLIC プロセス統合に不可欠の要素です。独立したファイルであり (ファイル拡張子は .mrcp)、プロセス統合用にどの MERLIC Vision App を読み込むか定義します。また、選択されたツールパラメーター用に事前に定義された入力値のセットを含んでおり、MVApp によるパラメーター化の方法も定義します。 同一の MVApp について、異なる入力値のセットを含む複数のレシピファイルを作成することができます。これにより、アプリケーションの様々なシナリオについて、異なるパラメーター設定の MVApp を再使用できます。レシピファイルを使用して、まったく別の画像処理タスク用に MVApp を読み込むこともできます。ファイルに格納されており、パラメーター値および、それぞれのデータタイプのリストで構成されます。これにより、MERLIC レシピファイルを通じて MVApp の選択済みパラメーターのパラメーター化が可能になります。同一の MVApp について、異なる入力値を含む複数のレシピを作成することができます。プロセス統合 MERLIC は、製造マシンに統合されたマシンビジョンシステムで使用できます。プログラマブルロジックコントローラ (PLC) などのマシンコントローラでは、統合ビジョンシステムの制御、実行の監視、結果の照会が可能でなければなりません。そのため、MERLIC には、マシンコントローラとの通信に必要なプロセス統合モードが備わっています。 プロセス統合モードは、 MERLIC インストレーションに用意されているアプリケーション「MERLIC RTE」で開始できます。モードで、現在のアプリケーションに適した MVApp パラメーターデータセットを含むレシピファイルを選択できます。

MVApp パラメーター のセットの定義は、レシピファイル作成の基本です。レシピファイルを通じてパラメーター化するツールパラメーターを定義し、それらのツールパラメーターを MVApp パラメーター のセットに追加します。これは、以下のように MERLIC Creator で行います。

MVApp パラメーター の定義

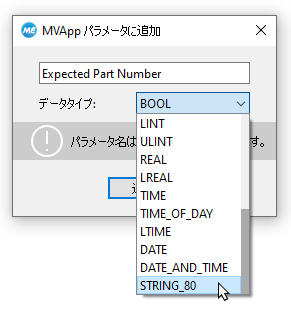

MVApp パラメーター を定義するには、MERLIC Creator で、パラメーター化する必要がある MVApp を開く必要があります。MVApp パラメーター に追加する前に、ツールパラメーターに目的の値を設定することをお勧めします。これにより、レシピファイルの値を正しく設定できます。

意図した通りの構成が完了したら、以下の手順で目的のツールパラメーターを MVApp パラメーター に追加します。

さまざまなツールの状態の視覚化の詳細については、「ツール状態」を参照してください。

MVApp パラメーターの概要

MERLIC Creator のパネル「MVApp パラメーターおよび結果」には、指定されたすべての MVApp パラメーター を示す表が表示されます。データタイプに応じてリストされています。この表では、各 MVApp パラメーター について、MVApp パラメーター の名前、参照先ツールパラメーターに関する情報、各データタイプ、対応するデータタイプ内での MVApp パラメーター の位置が表示されます。

マウスでドラッグするか、または右側のアングルボタンを使用して、パラメーターの位置を調整することができます。また、このパネルにある「レシピを保存...」ボタンを使用して、MVApp パラメーター および MVApp 結果 のデータセットを含むレシピを作成できます。詳細については、「MERLIC レシピの作成」を参照してください。

レシピファイルを作成した場合、現在定義されている MVApp パラメーター が、概要に表示されている順序で新しいレシピファイルにエクスポートされます。

MVApp パラメーター の削除

MVApp パラメーター からパラメーターを削除するには、ツールパラメーターのコンテキストメニューを使用します。

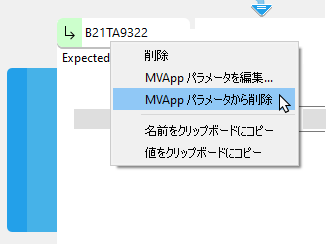

1. 各ツールパラメーターを右クリックして、コンテキストメニューを開きます。
2. 「MVApp パラメーター から削除」をクリックして、MVApp パラメーター のセットからツールパラメーターを削除します。



レシピ値への接続が削除され、色付きでハイライトされていたアイコンがハイライトなしの表示に戻ります。パラメーター化された MVApp パラメーター を含む既存のすべてのレシピファイルを調整してください。
