Schaltfläche easyTouch

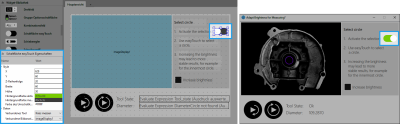

Über die „Schaltfläche easyTouch“ können Sie das Bild im Widget „Bildanzeige“ mit der easyTouch-Funktion des verbundenen Tools verknüpfen. Sie können die Funktion easyTouch über den Schieberegler der Schaltfläche aktivieren und deaktivieren.
Wenn easyTouch aktiv ist, können ROIs nicht bearbeitet werden (auch dann nicht, wenn sie als bearbeitbar definiert wurden). Das entsprechende Optionsdialogfeld wird nicht mehr angezeigt.
Weitere Informationen zur Verwendung von easyTouch finden Sie im Kapitel Parameter anpassen.
Style
X, Y:
Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.
Z-Reihenfolge:
Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.
Breite:
Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 80 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Wert muss mindestens 40 und darf nicht größer als 2147483647 sein.
Höhe:
Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 40 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Wert muss mindestens 20 und darf nicht größer als 2147483647 sein.
Hintergrundfarbe aktiv:
Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass easyTouch aktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Hintergrundfarbe inaktiv:
Passen Sie die Hintergrundfarbe des Widgets für den Fall an, dass easyTouch deaktiviert ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Farbe des Umschaltknopfs:
Passen Sie die Farbe des Schiebereglers an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Daten
Wenn Sie in Ihrer MVApp Tools gruppieren, stellen Sie sicher, dass Sie Ihre Tool-Parameter und Ergebnisse vor der Gruppierung im Frontend Designer miteinander verbinden. Weitere Informationen finden Sie unter Verbindung zu Tools in einer Gruppe herstellen unter Widgets anpassen.
Verbundenes Tool:
Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundene Bildanzeige“ können Sie dann die Bildausgabe auswählen, in der die easyTouch-Funktion angewendet wird (sofern aktiviert).
Verbundene Kamera-Ansicht:
Wählen Sie das Widget „Bildanzeige“ aus, das das Bild darstellt, in dem die easyTouch-Funktion verwendet werden soll. In der Liste werden nur die „Bildanzeige“-Widgets angezeigt, die bereits in das Frontend-Design eingefügt wurden.
Wird die Schaltfläche aktiviert, zeigt das ausgewählte Bild im „Bildanzeige“-Widget die easyTouch-Ausgabe an. Interaktionen des Benutzers werden dann akzeptiert.
Anwendungsbeispiel
Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:
- adapt_brightness_for_measuring.mvapp
