Drehfeld

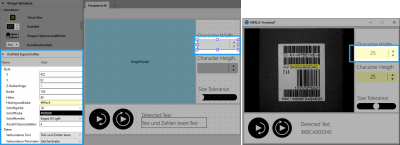

Dieses Widget kann als Drehfeld im Frontend verwendet werden, um den Wert eines verbundenen Parameters anzupassen. Sie können dieses Widget mit Parametern verbinden, die über ganzzahlige Werte verfügen. Im Gegensatz zum Widget Schieberegler bietet das Drehfeld die Möglichkeit, die Parameterwerte genau auf einen bestimmten Wert festzulegen. Dies ist nützlich, falls der Parameterwert auf einen exakten Wert festgelegt werden muss. Wenn nur wenige auswählbare Werte vorhanden sind, können Sie auch das Widget Gruppe Optionsschaltfläche verwenden.

Style

X, Y:

Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.

Z-Reihenfolge:

Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.

Breite:

Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 200 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Mindestwert ist 80. Der Wert darf nicht größer als 2147483647 sein.

Höhe:

Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 50 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Mindestwert ist 40. Der Wert darf nicht größer als 2147483647 sein.

Hintergrundfarbe:

Passen Sie die Hintergrundfarbe des Drehfelds an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftgröße:

Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.

Schriftfarbe:

Passen Sie die Farbe der angezeigten Werte an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.

Schriftfamilie:

Wählen Sie die Schriftfamilie für die angezeigten Werte im Dropdown-Menü dieser Eigenschaft aus.

Anzahl Dezimalstellen:

Geben Sie die Anzahl der angezeigten Dezimalstellen an, falls das Widget mit einem Parameter mit Dezimalwerten verbunden ist. Der Standardwert ist 4. Sie können die Zahl auf einen Wert von 0 bis 8 festlegen.

Daten

Verbundenes Tool:

Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundener Parameter“ können Sie dann den Parameter auswählen, dessen Wert im Widget angezeigt werden soll.

Verbundener Parameter:

Wählen Sie den Parameter des verbundenen Tools, dessen Wert angezeigt werden soll, im Dropdown-Menü aus. In der Liste werden nur die Parameter des Tools angezeigt, das in der Eigenschaft „Verbundenes Tool“ ausgewählt ist. Daher müssen Sie sicherstellen, dass das Widget mit einem Tool verbunden ist, bevor Sie einen Parameter auswählen.

Anwendungsbeispiel

Dieses Widget wird in den folgenden MERLIC-Vision-App-Beispielen verwendet:

• measure_distance_segment_circle_calibrated.mvapp
• measure_distance_to_center_led.mvapp
