Bildanzeige
Mit diesem Widget lassen sich beliebige grafische Ausgabedaten anzeigen, die mit Ihrer MERLIC-Vision-App generiert werden. Dazu gehören Bilder, ROIs, Regionen, Konturen und Texte. Darüber hinaus bietet das Widget die Möglichkeit, eine Werkzeugleiste für die Bearbeitung ausgewählter ROIs zu integrieren.
Das Widget unterstützt auch Zoomen und Verschieben des angezeigten Bildes im Frontend. Mit der Tastenkombination Strg+0 können Sie das Bild auf die ursprüngliche Größe und Position zurücksetzen.
Style
X, Y:
Passen Sie die Position des Widgets an, indem Sie die gewünschten Koordinatenwerte in der oberen linken Ecke in das Eingabefeld eingeben.
Z-Reihenfolge:
Passen Sie die Z-Ordnung des Widgets an, indem Sie den gewünschten Wert in das Eingabefeld eingeben. Dadurch wird festgelegt, welches Widget im Vordergrund angezeigt wird, wenn sich mehrere Widgets an derselben Position befinden. Wenn dem Widget „A“ beispielsweise für „Z-Reihenfolge“ der Wert „0“ und dem Widget „B“ für „Z-Reihenfolge“ der Wert „1“ zugewiesen wurde, wird Widget „B“ vor Widget „A“ angezeigt.
Breite:
Passen Sie die Breite des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 100 festgelegt. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein. Der Mindestwert ist 50. Der Wert darf nicht größer als 2147483647 sein.
Höhe:
Passen Sie die Höhe des Widgets an. Die Höhe wird in Pixeln angegeben und ist standardmäßig auf 100 festgelegt. Um den Wert zu ändern, geben Sie die neue Höhe in das Eingabefeld ein. Der Mindestwert ist 50. Der Wert darf nicht größer als 2147483647 sein.
Randbreite:
Passen Sie die Breite der Ränder des Widgets an. Die Breite wird in Pixeln angegeben und ist standardmäßig auf 0 festgelegt, d. h., es gibt keinen Rand um den Bildbereich im Frontend. Geben Sie zum Ändern des Werts die neue Breite in das Eingabefeld ein.
Randfarbe:
Passen Sie die Farbe der Ränder des Widgets an. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Daten
Wenn Sie in Ihrer MVApp Tools gruppieren, stellen Sie sicher, dass Sie Ihre Tool-Parameter und Ergebnisse vor der Gruppierung im Frontend Designer miteinander verbinden. Weitere Informationen finden Sie unter Verbindung zu Tools in einer Gruppe herstellen unter Widgets anpassen.
Ausführliche Informationen zum Zugriff auf ikonische Parameter und Ergebnisse für die Visualisierung im Frontend finden Sie im Kapitel Widgets anpassen.
Verbundenes Tool:
Erstellen Sie eine Verbindung zu einem Tool Ihrer MERLIC-Vision-App, indem Sie das gewünschte Tool im Dropdown-Menü auswählen. Sie können nur Tools auswählen, die in Ihrer MERLIC-Vision-App verwendet werden. Über die Eigenschaft „Verbundener Parameter“ können Sie dann den Parameter auswählen, dessen Wert im Widget angezeigt werden soll.
Verbundener Parameter:
Wählen Sie den ikonischen Parameter (das Bild) des verbundenen Tools, dessen Wert angezeigt werden soll, im Dropdown-Menü aus. In der Liste werden nur die Bildparameter des Tools angezeigt, das in der Eigenschaft „Verbundenes Tool“ ausgewählt ist. Daher müssen Sie sicherstellen, dass das Widget mit einem Tool verbunden ist, bevor Sie einen Parameter auswählen.
Angezeigte Regionen:
Wählen Sie die Regionen aus, die im verbundenen Bild angezeigt werden sollen. Klicken Sie auf die Schaltfläche „Bearbeiten...“ der Eigenschaft, um das Auswahldialogfeld zu öffnen, und fügen Sie die anzuzeigenden Regionen über die Pfeilschaltflächen hinzu. Sie können alle Regionen der MERLIC-Vision-App auswählen. Sie können auch die Reihenfolge der gezeichneten Regionen anpassen, indem Sie die Reihenfolge der ausgewählten Regionen über dem Bereich „Ausgewählte Regionen“ ändern.
Angezeigte Konturen:
Wählen Sie die Konturen aus, die im verbundenen Bild angezeigt werden sollen. Klicken Sie auf die Schaltfläche „Bearbeiten...“ der Eigenschaft, um das Auswahldialogfeld zu öffnen, und fügen Sie die anzuzeigenden Konturen über die Pfeilschaltflächen hinzu. Sie können alle Konturen der MERLIC-Vision-App auswählen. Sie können auch die Reihenfolge der gezeichneten Konturen anpassen, indem Sie die Reihenfolge der ausgewählten Konturen über dem Bereich „Ausgewählte Konturen“ ändern.
Angezeigte ROI:
Wählen Sie die ROIs aus, die im verbundenen Bild angezeigt werden sollen. Klicken Sie auf die Schaltfläche „Bearbeiten...“ der Eigenschaft, um das Auswahldialogfeld zu öffnen, und fügen Sie die anzuzeigenden ROIs über die Pfeilschaltflächen hinzu. Sie können alle ROIs der MERLIC-Vision-App auswählen. Sie können auch die Reihenfolge der gezeichneten ROIs anpassen, indem Sie die Reihenfolge der ausgewählten ROIs über dem Bereich „Ausgewählte ROIs“ ändern.
Im rechten Bereich des Auswahldialogfelds können Sie die Einstellungen der jeweils ausgewählten ROI konfigurieren. Sie können u. a. festlegen, ob eine ROI im Frontend bearbeitet werden kann. Der Abschnitt „ROI-Eigenschaften“ enthält weitere Informationen zu den Einstellungen, die für die Parameter angepasst werden können.
ROI-Eigenschaften
Wenn Sie die Eigenschaft „Angezeigte ROI“ verwenden, um die ROIs auszuwählen, die im Frontend angezeigt werden sollen, können Sie einige weitere Anpassungen für diese ROIs vornehmen. Die folgenden Eigenschaften können für jede ROI angepasst werden, die in der Eigenschaft „Angezeigte ROI“ ausgewählt wurde.
Bearbeiten:
Legen Sie fest, ob die ausgewählte ROI im Frontend bearbeitet werden kann. Sie können eine der folgenden Einstellungen auswählen:
- Nur Anzeige: Die ROI kann nicht im Frontend bearbeitet werden. Wenn diese Einstellung auch für alle anderen ausgewählten ROIs festgelegt ist, wird keine ROI-Werkzeugleiste im Frontend angezeigt.
- Verschieben und Bearbeiten: Die ROI kann im Frontend verschoben und geändert werden. Es wird eine ROI-Werkzeugleiste zum Widget „Bildanzeige“ hinzugefügt, In der Werkzeugleiste können Sie die ROI auswählen, die im Frontend bearbeitet werden soll. Falls keine andere ausgewählte ROI auf die letzte Option festgelegt ist, besteht die ROI-Werkzeugleiste nur aus dem Kombinationsfeld, in dem die Namen der ausgewählten und bearbeitbaren ROIs angezeigt werden.
- Verschieben, Bearbeiten, Hinzufügen, Löschen: Eine ROI kann nicht nur verschoben und geändert, sondern auch gelöscht werden. Darüber hinaus kann sogar eine neue ROI zum Bild hinzugefügt werden. Es wird eine ROI-Werkzeugleiste zum Widget „Bildanzeige“ hinzugefügt, mit der Sie die zu bearbeitende ROI auswählen können. Die Werkzeugleiste umfasst außerdem Schaltflächen für die verfügbaren ROI-Typen und -Konfigurationen, um ROIs im Frontend zu bearbeiten.
Wenn easyTouch aktiv ist, können ROIs nicht bearbeitet werden (auch dann nicht, wenn sie als bearbeitbar definiert wurden). Das entsprechende Optionsdialogfeld wird nicht mehr angezeigt. Wenn easyTouch jedoch nicht aktiviert ist und die ROI als bearbeitbar festgelegt wurde, wird wie in der folgenden Abbildung gezeigt eine ROI-Werkzeugleiste über der Bildanzeige angezeigt. Sie umfasst ein Kombinationsfeld und mehrere Schaltflächen für Bearbeitungsoptionen. Im Kombinationsfeld werden die Namen der ROIs aufgelistet, die bearbeitet werden können. Im Kombinationsfeld wird auch die Farbe angezeigt, die als „Farbe inaktiver Zustand“ für die ROI festgelegt wurde. Die Schaltflächen entsprechen den ROI-Auswahlschaltflächen der Tools im MERLIC Creator. Damit können neue ROIs im Bild gezeichnet werden. Mit der letzten Schaltfläche können Sie die ausgewählten ROIs löschen.
Weitere Informationen zum Erstellen und Ändern von ROIs finden Sie auch im Kapitel Mit ROIs arbeiten.
Name:
Definieren Sie den Namen der ausgewählten ROI. Der Name der ROI wird in der ROI-Werkzeugleiste angezeigt, wenn die ROI als bearbeitbar festgelegt ist.
Farbe aktiver Zustand:
Passen Sie die Farbe der ausgewählten ROI in der Bildanzeige für den Fall an, dass sie durch einen Mausklick ausgewählt wurde. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Farbe inaktiver Zustand:
Passen Sie die Farbe der ausgewählten ROI für den Fall an, dass sie aktuell nicht im Frontend ausgewählt ist. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Eigenschaften
Die folgenden Eigenschaften definieren Stil und Position der ROI-Werkzeugleiste. Die Werkzeugleiste wird standardmäßig nicht angezeigt. Sie wird nur angezeigt, wenn mindestens eine ROI in der Eigenschaft „Angezeigte ROI“ ausgewählt wurde und die entsprechende Eigenschaft „Bearbeiten“ jeweils auf „Verschieben und Bearbeiten“ oder „Verschieben, Bearbeiten, Hinzufügen, Löschen“ festgelegt wurde.
Style
Hintergrundfarbe:
Bietet die Möglichkeit, die Hintergrundfarbe der Werkzeugleiste anzupassen. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
:
Bietet die Möglichkeit, die Position der Werkzeugleiste anzupassen. Die Standardeinstellung ist „oben links“. Sie können auch „oben rechts“, „unten links“ und „unten rechts“ im Dropdown-Menü auswählen.
Kombinationsfeld Eigenschaften
Die folgenden Eigenschaften beziehen sich hauptsächlich auf die Namen der ausgewählten ROIs, die im Kombinationsfeld der ROI-Werkzeugleiste angezeigt werden.
Schriftgröße:
Passen Sie die Größe der ROI-Namen an, die in der Werkzeugleiste angezeigt werden. Passen Sie die Größe der angezeigten Schriftart an. Wählen Sie die Schriftgröße im Kombinationsfeld aus oder geben Sie den Wert direkt in das Eingabefeld ein.
Schriftfarbe:
Passen Sie die Farbe der ROI-Namen an, die in der Werkzeugleiste angezeigt werden. Klicken Sie in das Farbfeld, um die Farbe zu ändern, und wählen Sie im Dialogfeld zur Farbauswahl eine neue Farbe aus oder geben Sie den Farbcode manuell ein.
Schriftfamilie:
Wählen Sie die Schriftfamilie der ROI-Namen, die in der Werkzeugleiste angezeigt werden, im Dropdown-Menü aus.
Horizontale Textausrichtung:
Bietet die Möglichkeit, die horizontale Ausrichtung der ROI-Namen anzupassen, die im Kombinationsfeld angezeigt werden. Die Standardeinstellung ist „links“. Sie können für die Ausrichtung auch „zentriert“ und „rechts“ im Dropdown-Menü auswählen.

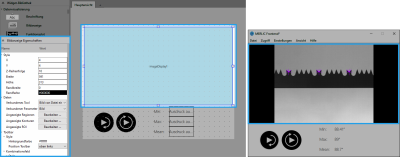

Anwendungsbeispiel
Dieses Widget wird in allen MERLIC-Vision-App-Beispielen verwendet:
