近軸長方形プロパティを取得

このツールを使用して、ひとつまたは複数の近軸長方形プロパティを取得します。

パラメーター

基本パラメーター

画像:

このパラメーターを使用して、画像を背景として設定します。通常は、処理済みの特徴 (輪郭または ROI など) の元となる画像でなければなりません。画像が接続されていない場合、背景は黒色になります。

長方形:

このパラメーターは、処理用の長方形関心領域 (ROI) を定義します。デフォルトで、ROI は定義されません。 チェックする近軸長方形を定義するには、前のツールの適切な ROI 結果にこのパラメーターを接続するか、使用可能な ROI ボタンで新しい ROI を画像に描画します。

結果

基本結果

X 中心:

この結果には x 方向の近軸長方形の中心位置が含まれます。結果はピクセル単位で返ります。.パラメーター「長方形」で複数の近軸長方形が処理されている場合、一つのタプル値が返されます。

Y 中心:

この結果には y 方向の近軸長方形の中心位置が含まれます。結果はピクセル単位で返ります。.パラメーター「長方形」で複数の近軸長方形が処理されている場合、一つのタプル値が返されます。

幅:

この結果では、近軸長方形の幅がピクセル単位で返ります。パラメーター「長方形」で複数の近軸長方形が処理されている場合、一つのタプル値が返されます。

高さ:

この結果では、近軸長方形の高さがピクセル単位で返ります。パラメーター「長方形」で複数の近軸長方形が処理されている場合、一つのタプル値が返されます。

面積:

この結果では、近軸長方形の面積がピクセル単位で返ります。パラメーター「長方形」で複数の近軸長方形が処理されている場合、一つのタプル値が返されます。

ツール状態:

「ツール状態」はツール状態の情報を返します。したがって、エラー処理に使うことができます。さまざまなツールの状態結果の詳細については、 ツール状態 結果 のトピックを参照してください。

追加結果

フロント線分:

この結果には、方向矢印のポイントにおける近軸長方形の線分が含まれます。戻り値は ROI です。パラメーター「長方形」で複数の近軸長方形が転送されている場合、すべてのフロント線分の ROI が返ります。

結果としての両方の線分、「フロント線分」および「バック線分」は、ツールではハイライトされません。結果としての線分のいずれかを表示または検査するには、ツール 線分プロパティを取得 を使用するか、線分 RIO の処理が可能なその他のツールを使用します。下表に例を示します。左側には、プロパティを取得するためにツールに接続されている近軸長方形があります。右側の画像には、ツール 線分プロパティを取得 に接続されているため、近軸長方形の「フロント線分」および「バック線分」として返される線分が表示されています。

近軸長方形	フロント線分	バック線分

バック線分:

この結果には、方向矢印のベースにおける近軸長方形の線分が含まれます。戻り値は ROI です。パラメーター「長方形」で複数の近軸長方形が転送されている場合、すべてのバック線分の ROI が返ります。

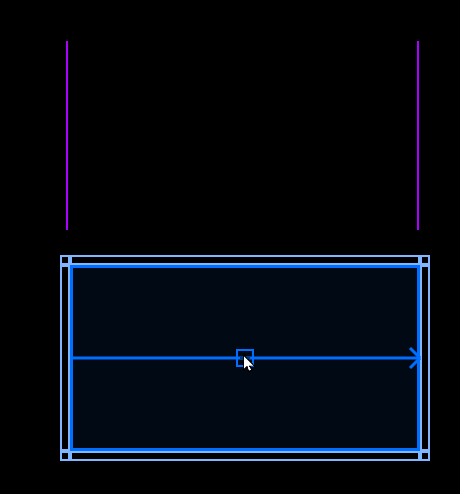

下の画像に示すように、近軸長方形をドラッグする間、両方の線分が可視化されます。

処理時間:

この結果は、ツールの直近の実行の持続時間をミリ秒単位で返します。結果は、追加結果として提供されます。したがって、デフォルトでは非表示になっていますが、ツール結果の横にある ボタンを使用して表示できます。詳細については、ツールリファレンス概要の処理時間の節を参照してください。
