領域を結合

このツールでは、パラメータ「領域 1」と「領域 2」で表した領域の 2 つのタプルを結合します。

パラメーター

基本パラメーター

画像:

このパラメーターを使用して、画像を背景として設定します。通常は、処理済みの特徴 (輪郭または ROI など) の元となる画像でなければなりません。画像が接続されていない場合、背景は黒色になります。

領域 1:

このパラメータは、領域の最初のタプルを表します。領域は、前のツールから提供されることとします。したがって、このパラメーターを前のツールのそれぞれの結果に接続する必要があります。接続した領域で結合します。領域の余白が、「領域入力」に定義した色でハイライトされます。例、デフォルトで赤色。

領域 2:

このパラメータは、領域の 2 番目のタプルを表します。領域は、前のツールから提供されることとします。したがって、このパラメータを前のツールの結果に接続する必要があります。接続した領域で結合します。領域の余白が、「領域入力」に定義した色でハイライトされます。例、デフォルトで赤色。

メソッド:

このパラメータは、領域の 2 つのタプルの結合手法を定義します。デフォルトで、「メソッド」として「積」が選択されます。

値	説明

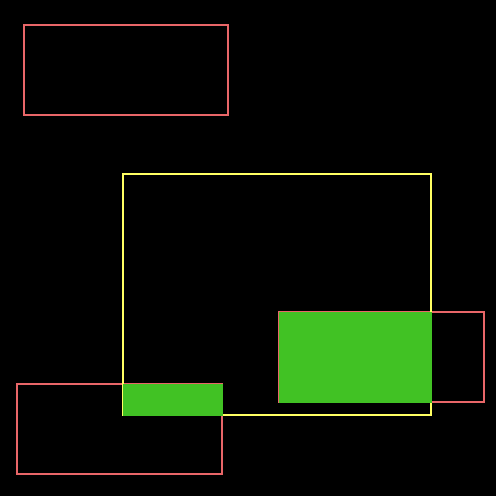

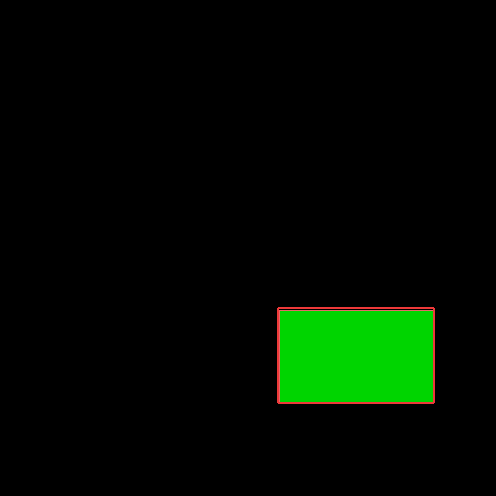

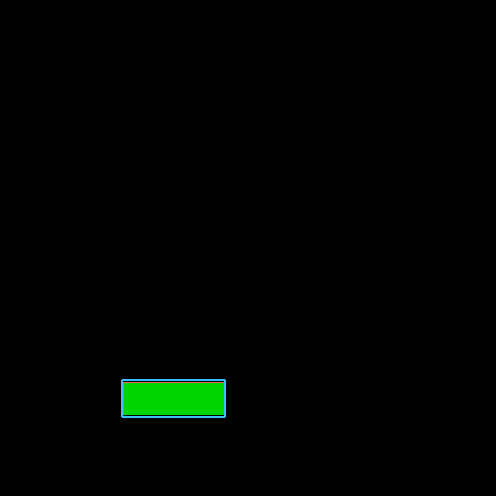

積	「領域 1」と「領域 2」の重複領域を取得します。

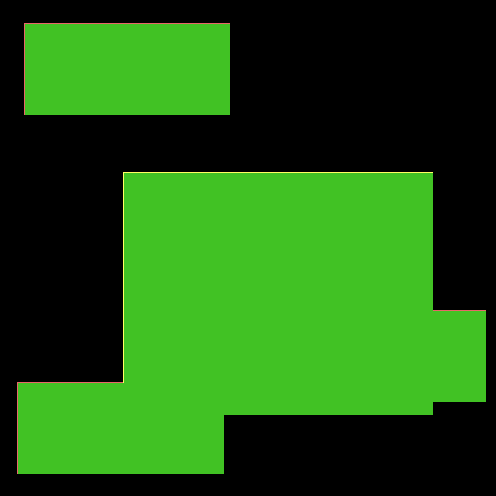

和	「領域 1」と「領域 2」をひとつの領域に結合します。

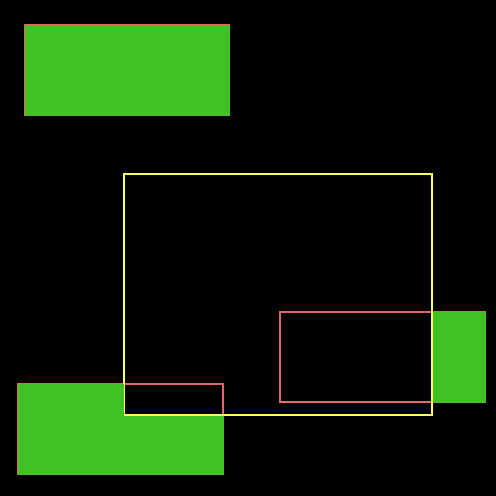

差	「領域 2」を「領域 1」から減算します。

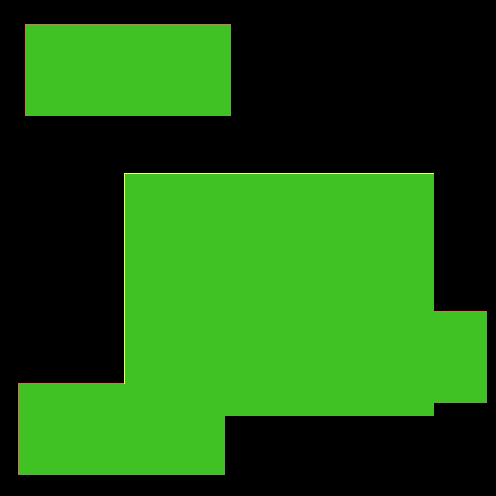

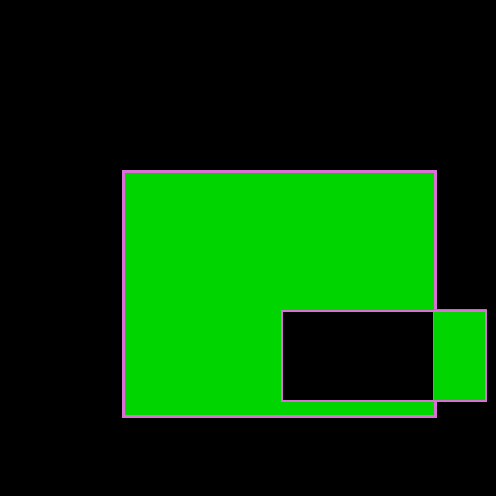

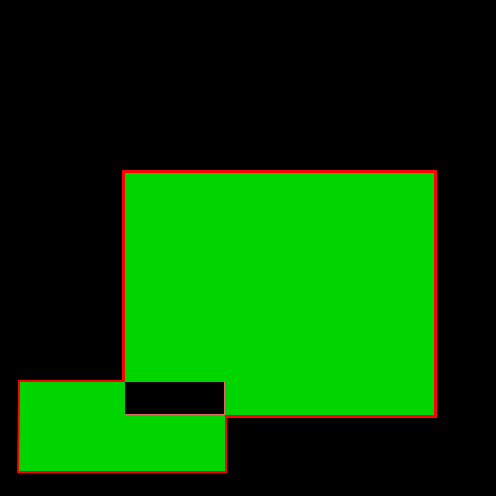

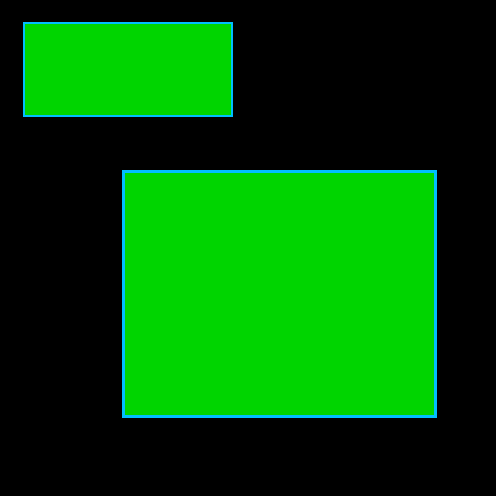

対称差	「領域 1」と「領域 2」の各エレメントの積を、両方の領域の和から減算します。

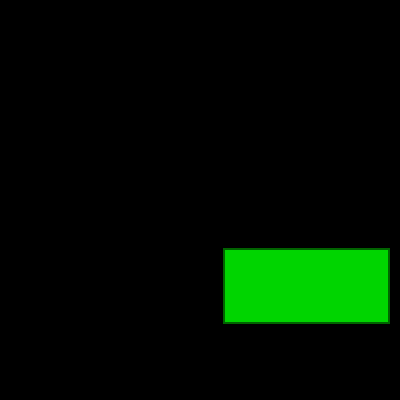

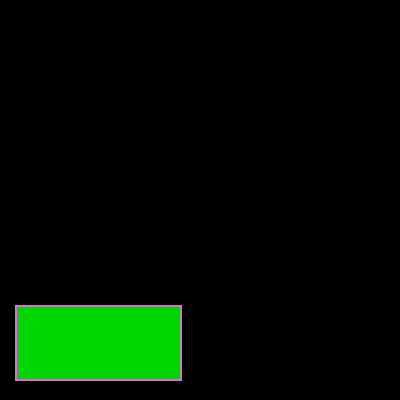

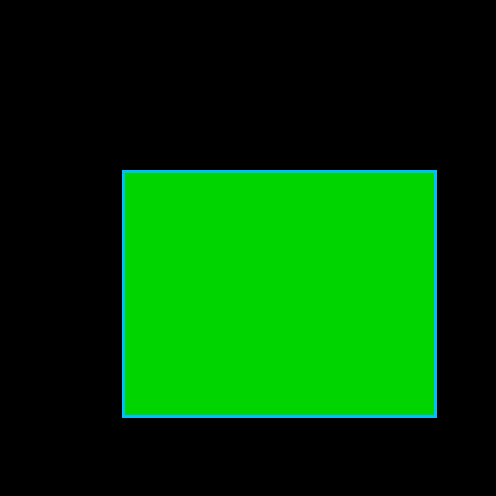

連結	「領域 1」と「領域 2」を連結します。

結果

基本結果

領域を結合:

この結果には、結合された領域が含まれます。

ツール状態:

「ツール状態」はツール状態の情報を返します。したがって、エラー処理に使うことができます。さまざまなツールの状態結果の詳細については、 ツール状態 結果 のトピックを参照してください。

追加結果

処理時間:

この結果は、ツールの直近の実行の持続時間をミリ秒単位で返します。結果は、追加結果として提供されます。したがって、デフォルトでは非表示になっていますが、ツール結果の横にある ボタンを使用して表示できます。詳細については、ツールリファレンス概要の処理時間の節を参照してください。

例

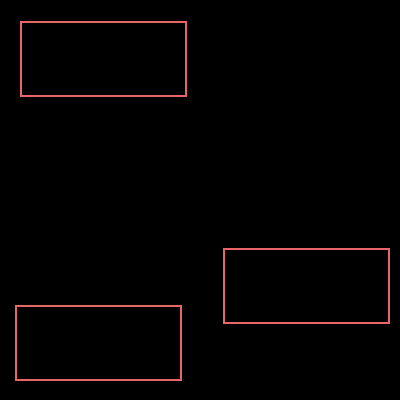

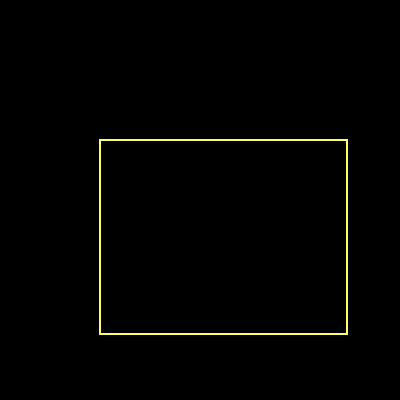

左下の画像は「領域 1」、右下の画像は「領域 2」を表します。「領域 1」と「領域 2」は交換できません。つまり、両者を交換した場合は、結果としてタプル「領域を結合」内に生じる領域の数が変化することがあります。

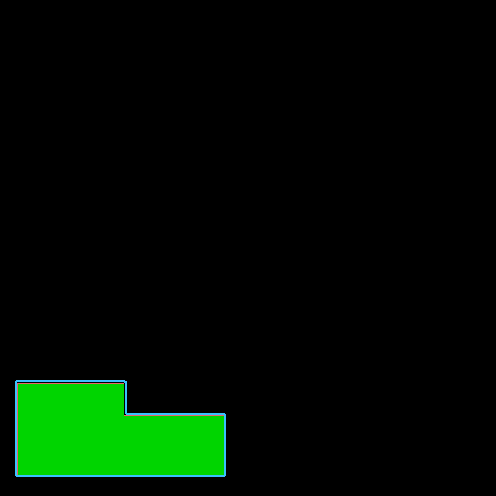

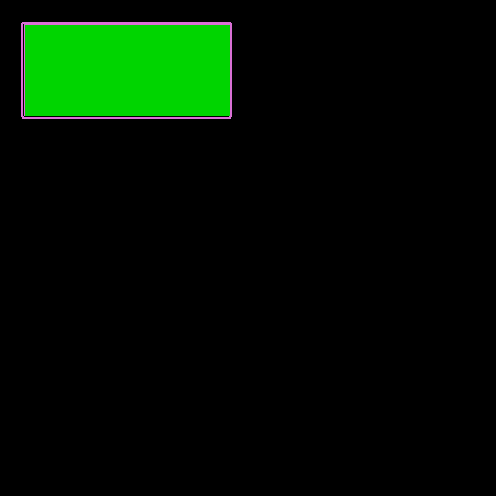

以下のドロップダウンリストに、それぞれの手法で領域の 2 つのタプルを結合した結果を示します。
