チェックボックス

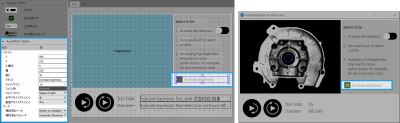

このウィジェットは、Frontend でチェックボックスとして使用できます。ウィジェットはバイナリ値 0 と 1 のパラメーターに接続できます。そのため、そのようなバイナリ値の接続したパラメーターの値を Frontend で直接設定できます。チェックボックスにチェックを入れると、対応するパラメーターは 1 に設定され、それ以外では 0 に設定されます。
スタイル
X、Y:
入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。
Z 順序:
入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。
幅:
ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 180 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。 これは 32 以上 2147483647 以下でなければなりません。
高さ:
ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 40 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。 これは 32 以上 2147483647 以下でなければなりません。
テキスト:
テキストフィールドにテキストを直接入力してチェックボックスの横に表示されるテキストを定義します。
フォントサイズ:
表示フォントのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。
フォント色:
表示テキストの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
フォントファミリ:
このプロパティのドロップダウンメニューに表示されるテキストのフォントファミリーを選択します。
水平テキストアライメント:
チェックボックスに表示されるテキストまたは値の水平アライメントを調整します。デフォルト設定値は、「左」です。 アライメントの「中央」と「右」はドロップダウンメニューでも選択できます。
垂直テキストアライメント:
チェックボックスに表示されるテキストまたは値の垂直アライメントを調整します。デフォルト設定値は、「中央」です。 アライメントの「上」と「下」はドロップダウンメニューでも選択できます。
データ
接続済みツール:
ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。選択できるのは、MERLIC Vision App で使用するツールのみです。プロパティ「接続済みパラメータ」では、ウィジェットで制御する値のパラメーターを選択できます。
接続済みパラメータ:
ドロップダウンメニューから値を制御する接続ツールのパラメーターを選択します。リストには、プロパティ「接続済みツール」で選択したツールのパラメーターのみが表示されます。したがって、パラメータの選択前にウィジェットがツールに接続されていることを確認してください。
アプリケーションの例
このウィジェットは、以下の MERLIC Vision App 例で使用します:
- adapt_brightness_for_measuring.mvapp
- classify_pills.mvapp
- detect_anomalies_of_bottles.mvapp
- detect_anomalies_of_bottles_in_the_global_context.mvapp
