トレーニング

このウィジェットでは、MERLIC Frontend でトレーニングを実行できます。画像処理をするとき、MERLIC ツールによっては (「マッチングによる有り無し検査」ツールなど)、事前に個々のデータセットのトレーニングが必要なものがあります。これらのツールには、ツールボードの左にトレーニングエリアが表示されるトレーニングモードがあります。「トレーニング」ウィジェットでは、アプリケーションがすでに製造プロセスに組み込まれている場合など、それぞれのトレーニングデータセットを直接 MERLIC Frontend でトレーニングできます。これは MERLIC Vision App で使用されているトレーニングモードがある任意のツールに接続できます。

トレーニングは、トレーニングモードがあるツールごとに個別に実施されます。「トレーニング」ウィジェットを MERLIC Frontend で使用する場合、「トレーニングスイッチ」のハンドルをスライドさせることで、トレーニングモードを起動できます。そうすると、ウィジェットは MERLIC Creator と同じトレーニング機能を提供するようになります。このように、トレーニングの外観や使い方は、接続済みツールに依存します。それぞれのトレーニング画像を視覚化するには、「画像表示」ウィジェットが必要です。これは「トレーニング」ウィジェットのプロパティで接続する必要があります。

トレーニングモードとトレーニングをサポートするツールの詳細については、トピック「トレーニングモードの使用」を参照してください。特定のツールのトレーニングモードの詳細については、ツールの対応するリファレンスドキュメントを参照してください。

スタイル

X、Y:

入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。

Z 順序:

入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。

幅:

ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 420 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりませんこれは 320 以上 2147483647 以下でなければなりません。

高さ:

ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 600 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。値は 440 以上にしてください。これは 2147483647 以下でなければなりません。

背景色オン:

トレーニングが有効になった場合のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

このプロパティは、ウィジェットのボタンの背景色を設定しません。ボタンのスタイルを変更するには、カテゴリ「ボタン」のプロパティを使用します。

背景色オフ:

トレーニングが無効になった場合のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

モード色ハイライト:

現在選択されている画像パネルの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントサイズ:

表示テキストのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。

このプロパティは、ウィジェットのボタンに定義されているテキストのフォントサイズを設定しません。ボタンのスタイルを変更するには、カテゴリ「ボタン」のプロパティを使用します。

フォント色オン:

トレーニングが有効になった場合の表示テキストの色色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

このプロパティは、ウィジェットのボタンに定義されているテキストのフォントカラーを設定しません。ボタンのスタイルを変更するには、カテゴリ「ボタン」のプロパティを使用します。

フォント色オフ:

トレーニングが無効になった場合の表示テキストの色色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントファミリ:

このプロパティのドロップダウンメニューに表示されるテキストのフォントファミリーを調整します。

このプロパティは、ウィジェットのボタンに定義されているテキストのフォントファミリを設定しません。ボタンのスタイルを変更するには、カテゴリ「ボタン」のプロパティを使用します。

キャプション:

ウィジェットのキャプションとして表示されるテキストを、入力フィールドに直接入力することで調整します。

キャプション「トレーニング」:

トレーニング画像があるパネルのキャプションとして表示されるテキストを、入力フィールドに直接入力することで調整します。

キャプション「実処理」:

処理画像があるパネルのキャプションとして表示されるテキストを、入力フィールドに直接入力することで調整します。

キャプション「トレーニングを適用」:

トレーニングを開始するためのボタンに表示されるテキストを、入力フィールドに直接入力することで調整します。接続されたツールのトレーニングが自動的に実行されず、ユーザーが手動で開始する必要がある場合にのみ、それぞれのボタンが表示されます。たとえば、ツール「グレイ値特徴による有り無し検査」のトレーニングは手動で開始する必要があるため、このツールが接続されている場合は、それぞれのボタンが表示されます。

データ

接続済みツール:

ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。ツールは、MERLIC Vision App で使用されており、トレーニングモードが用意されているもののみ選択可能です。プロパティ「接続した画像表示」で、トレーニング画像が表示される「画像表示」ウィジェットを選択できます。

接続した画像表示:

トレーニング画像が表示される「画像表示」ウィジェットを選択します。リストには、Frontend 設計に挿入済みの「画像表示」ウィジェットのみが表示されます。まだ「画像表示」ウィジェットがデザインに追加されていない場合は、まず「画像表示」ウィジェットを追加し、それに「トレーニング」ウィジェットを接続します。

ボタン

ウィジェットに表示されるボタン、たとえば、トレーニング画像を追加するためのボタンや、接続された MERLIC ツール (「グレイ値特徴による有り無し検査」ツールなど) のトレーニングを手動で開始する必要がある場合の開始に使用できるボタンに対して、以下のプロパティを設定できます。

背景色オン:

トレーニングが有効になった場合のボタンの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

背景色オフ:

トレーニングが無効になった場合のボタンの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

境界色オン:

トレーニングが有効になった場合のボタンの境界色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

境界色オフ:

トレーニングが無効になった場合のボタンの境界色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントサイズ:

ボタンに表示されるテキストのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。

フォント色オン:

トレーニングが有効になった場合のボタンに表示されるテキストの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォント色オフ:

トレーニングが無効になった場合のボタンに表示されるテキストの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントファミリ:

このプロパティのドロップダウンメニューのボタンに表示されるテキストのフォントファミリーを調整します。

パラメータ名

接続された MERLIC ツール (「グレイ値特徴による有り無し検査」ツールなど) のトレーニングモードが特定のトレーニングパラメーターを提供する場合など、ウィジェットに表示されるパラメーター名には以下のプロパティを設定できます。

フォントサイズ:

ウィジェットに表示される可能性があるパラメーター名のサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。

フォント色オン:

トレーニングが有効になった場合のウィジェットに表示される可能性があるパラメーター名の色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォント色オフ:

トレーニングが無効になった場合のウィジェットに表示される可能性があるパラメーター名の色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントファミリ:

プロパティのドロップダウンメニューからのウィジェットに表示される可能性があるパラメーター名のフォントファミリーを調整します。

サムネイル

処理画像やトレーニング画像のプレビューを表示するサムネイルには、以下のプロパティを設定できます。

幅:

ウィジェットパネルに表示されるサムネイルの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 170 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。これは 80 以上 2147483647 以下でなければなりません。

高さ:

ウィジェットパネルに表示されるサムネイルの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 136 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。これは 60 以上 2147483647 以下でなければなりません。

トレーニングスイッチ

トレーニングを有効または無効にするスイッチについて、以下のプロパティを設定することができます。

背景色オン:

トレーニングが有効になった場合のスイッチの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

背景色オフ:

トレーニングが無効になった場合のスイッチの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

色処理:

スイッチの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

テキスト「オン」:

トレーニングが有効になった場合にスイッチの横に表示されるテキストを調整します。テキストを入力フィールドに直接入力することもできます。

テキスト「オフ」:

トレーニングが無効になった場合にスイッチの横に表示されるテキストを調整します。テキストを入力フィールドに直接入力することもできます。

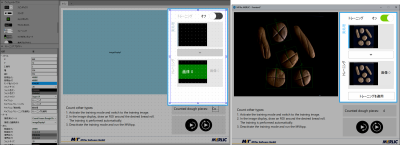

アプリケーションの例

このウィジェットは、以下の MERLIC Vision App 例で使用します:

count_frozen_dough_with_training.mvapp
