easyTouch ボタン
「easyTouch ボタン」では、「画像表示」ウィジェットの画像を、接続したツールの easyTouch 機能にリンクできます。ボタンのハンドルをスライドして、 easyTouch 機能を有効/無効にします。
easyTouch を有効にすると、ROI は編集可能に定義されていても編集できなくなります。対応するオプションダイアログは表示されなくなります。
easyTouch の使用方法の詳細については、パラメーターの調整 の章を参照してください。
スタイル
X、Y:
入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。
Z 順序:
入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。
幅:
ウィジェットの幅を調整します。 幅はピクセル単位で定義され、デフォルト設定値は 80 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。 これは 40 以上 2147483647 以下でなければなりません。
高さ:
ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 40 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。 これは 20 以上 2147483647 以下でなければなりません。
背景色オン:
easyTouch が起動したときのウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
背景色オフ:
easyTouch が停止したときのウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
色処理:
ボタンハンドルの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
データ
接続済みツール:
ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。選択できるのは、MERLIC Vision App で使用するツールのみです。プロパティ「接続した画像表示」では、easyTouch 機能が有効なときに適用される画像出力を選択できます。
接続済みカメラ表示:
easyTouch 機能を使用する画像を表す「画像表示」ウィジェットを選択します。リストには、Frontend 設計に挿入済みの「画像表示」ウィジェットのみが表示されます。

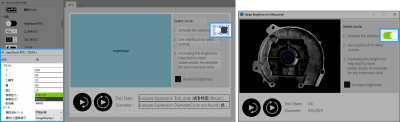

ボタンを切り替えると、「画像表示」ウィジェットで選択した画像に easyTouch のビジュアル出力が表示され、ユーザーによる対話的操作を受け付けます。
アプリケーションの例
このウィジェットは、以下の MERLIC Vision App 例で使用します:
- adapt_brightness_for_measuring.mvapp
