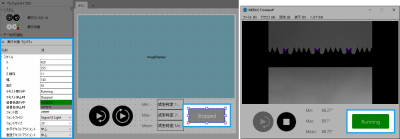

実行状態
このウィジェットには、マシンビジョンアプリケーションの現在の状態が表示されます。アプリケーションが現在実行中であるかどうかを Frontend で可視化するには、このウィジェットを使用します。
スタイル
X、Y:
入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。
Z 順序:
入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。
幅:
ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 180 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりません これは 60 以上 2147483647 以下でなければなりません。
高さ:
ウィジェットの高さを調整します。 高さはピクセル単位で定義され、デフォルト設定値は 55 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。以上でなければなりません これは 40 以上 2147483647 以下でなければなりません。
テキスト実行中:
テキストフィールドにテキストを直接入力して、アプリケーションの実行時に表示するテキストを定義します。
テキスト停止時:
テキストフィールドにテキストを直接入力して、アプリケーションの終了時に表示するテキストを定義します。
背景色実行中:
アプリケーションが実行中のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
背景色停止時:
アプリケーションが停止時のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
フォント色:
テキストの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
フォントファミリ:
このプロパティのドロップダウンメニューに表示されるテキストのフォントファミリーを選択します。
フォントサイズ:
表示フォントのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。
水平テキストアライメント:
表示テキストの水平アライメントを調整します。デフォルト設定値は、「中央」です。 アライメントの「左」と「右」はドロップダウンメニューでも選択できます。
垂直テキストアライメント:
表示されるテキストの垂直アライメントを調整します。デフォルト設定値は、「中央」です。 アライメントの「上」と「下」はドロップダウンメニューでも選択できます。
アプリケーションの例
このウィジェットは、以下の MERLIC Vision App 例で使用します:
- classify_and_inspect_wood.mvapp
