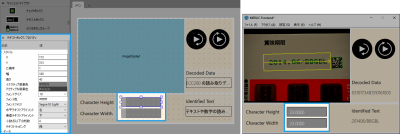

テキストボックス

このウィジェットでは、Frontend で接続したパラメーターの値を表示できます。さらに、このウィジェットでは、テキストボックスに新しい値を入力すれば、値を Frontend で直接編集できます。

スタイル

X、Y:

入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。

Z 順序:

入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。

幅:

ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 200 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりませんこれは 30 以上 2147483647 以下でなければなりません。

高さ

ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 40 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。以上でなければなりませんこれは 30 以上 2147483647 以下でなければなりません。

イナクティブ背景色:

テキストボックスが現在編集中ではないときのウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

アクティブな背景色:

テキストボックスが現在編集中のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントサイズ:

表示フォントのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。

フォント色:

表示テキストの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントファミリ:

このプロパティのドロップダウンメニューに表示されるテキストのフォントファミリーを選択します。

水平テキストアライメント:

ウィジェットに表示されるテキストの水平アライメントを調整します。デフォルト設定値は、「左」です。アライメントの「中央」と「右」はドロップダウンメニューでも選択できます。

垂直テキストアライメント:

ラベルに表示されるテキストまたは値の垂直アライメントを調整します。デフォルト設定値は、下です。アライメントの「上」と「下」はドロップダウンメニューでも選択できます。

小数点以下の桁数:

ウィジェットがパラメーターに 10 進値で接続されるときの小数位を定義します。デフォルト設定値は 4 です。値の数値の変更可能範囲は、0 から 8 です。

テキスト回り込み

テキストの回り込み動作を定義します。この値のデフォルト設定値は「false」です。そのとき、テキストは回り込みません。このプロパティは「true」または「false」のいずれかに設定することができます。

データ

接続済みツール:

ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。選択できるのは、MERLIC Vision App で使用するツールのみです。プロパティ「接続済みパラメータ」では、ウィジェットに値を表示するパラメータを選択できます。

接続済みパラメータ:

ドロップダウンメニューから値を表示する接続済みツールのパラメーターを選択します。リストには、プロパティ「接続済みツール」で選択したツールのパラメーターのみが表示されます。したがって、パラメータの選択前にウィジェットがツールに接続されていることを確認してください。
