ピクチャボックス

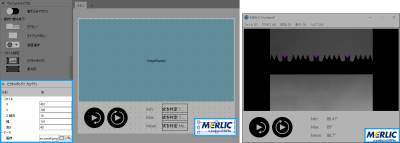

このウィジェットでは、Frontend で静的画像 (会社ロゴの画像など) を表示できます。

スタイル

X、Y:

入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。

Z 順序:

入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。

幅:

ウィジェットの幅を調整します。 幅はピクセル単位で定義され、デフォルト設定値は 150 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりません これは 1 以上 2147483647 以下でなければなりません。

高さ:

ウィジェットの高さを調整します。 高さはピクセル単位で定義され、デフォルト設定値は 150 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。以上でなければなりません これは 1 以上 2147483647 以下でなければなりません。

データ

画像:

表示する静的画像を選択します。 ボタンをクリックしてファイル選択ウィンドウを開き、目的の画像を選択します。

アプリケーションの例

このウィジェットは、以下の MERLIC Vision App 例で使用します:

• check_correct_filling_on_3d_height_images.mvapp
• check_pen_parts.mvapp
