スピンボックス

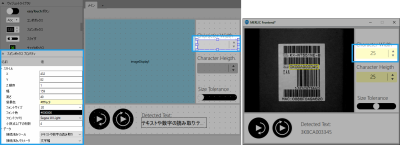

このウィジェットは、Frontend で、接続したパラメーターの値を調整するスピンボックスとして使用できます。このウィジェットは整数値のパラメーターに接続できます。 スライダ ウィジェットと違って、スピンボックスでは、パラメーター値を特定の値に正確に設定できます。これは、パラメーター値を正確な値に設定しなければならないときに便利です。選択する値が非常に少ない場合、 ラジオボタングループ ウィジェットを使用することもできます。
スタイル
X、Y:
入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。
Z 順序:
入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。
幅:
ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 200 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりません これは 80 以上 2147483647 以下でなければなりません。
高さ:
ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 50 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。以上でなければなりません これは 40 以上 2147483647 以下でなければなりません。
背景色:
スピンボックスの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
フォントサイズ:
表示フォントのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。
フォント色:
表示値の色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。
フォントファミリ:
このプロパティのドロップダウンメニューに表示される値のフォントファミリーを選択します。
小数点以下の桁数:
ウィジェットがパラメーターに 10 進値で接続されるときの小数位を定義します。デフォルト設定値は 4 です。 値の数値の変更可能範囲は、0 から 8 です。
データ
接続済みツール:
ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。選択できるのは、MERLIC Vision App で使用するツールのみです。プロパティ「接続済みパラメータ」では、ウィジェットに値を表示するパラメータを選択できます。
接続済みパラメータ:
ドロップダウンメニューから値を表示する接続済みツールのパラメーターを選択します。リストには、プロパティ「接続済みツール」で選択したツールのパラメーターのみが表示されます。したがって、パラメータの選択前にウィジェットがツールに接続されていることを確認してください。
アプリケーションの例
このウィジェットは、以下の MERLIC Vision App 例で使用します:
- measure_distance_segment_circle_calibrated.mvapp
- measure_distance_to_center_led.mvapp
