ラベル

このウィジェットでは、接続したツールパラメーターや結果の値を表示できます。また、ツールパラメーターや結果の値に変わって表示される特定のテキストも定義できます。複数値の場合、表ウィジェットを使用します。

スタイル

X、Y:

入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。

Z 順序:

入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。

幅:

ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 180 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。以上でなければなりませんこれは 30 以上 2147483647 以下でなければなりません。

高さ:

ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 40 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。これは 20 以上 2147483647 以下でなければなりません。

テキスト:

テキストフィールドにテキストを直接入力してラベルに表示するテキストを定義します。テキストを入力しておき、このウィジェットをプロパティ「接続済みツール」と「接続済みパラメータ」のツールパラメーターに接続すると、定義したテキストが削除されます。ラベルには、接続したパラメーターの値が表示されます。

フォントサイズ:

表示フォントのサイズを調整します。コンボボックスからフォントサイズを選択するか、入力フィールドに値を直接入力します。

フォント色:

表示されるテキストや値の色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

フォントファミリ:

このプロパティのドロップダウンメニューに表示されるテキストのフォントファミリーを選択します。

水平テキストアライメント:

ラベルに表示されるテキストや値の水平アライメントを調整します。デフォルト設定値は、「左」です。アライメントの「中央」と「右」はドロップダウンメニューでも選択できます。

垂直テキストアライメント:

ラベルに表示されるテキストまたは値の垂直アライメントを調整します。デフォルト設定値は、「中央」です。アライメントの「上」と「下」はドロップダウンメニューでも選択できます。

小数点以下の桁数:

10 進値によるツールパラメーターや結果にラベルが接続されるときの小数位を定義します。デフォルト設定値は 4 です。値の数値の変更可能範囲は、0 から 8 です。

テキスト回り込み

テキストの回り込み動作を定義します。この値のデフォルト設定値は「false」です。そのとき、テキストは回り込みません。このプロパティは「true」または「false」のいずれかに設定することができます。

データ

接続済みツール:

ドロップダウンメニューから目的のツールを選択して MERLIC Vision App からツールに接続します。選択できるのは、MERLIC Vision App で使用するツールのみです。プロパティ「接続済みパラメータ」では、ウィジェットに値を表示するパラメータを選択できます。

接続済みパラメータ:

ドロップダウンメニューから値を表示する接続ツールのツールパラメーターまたは結果を選択します。リストには、プロパティ「接続済みツール」で選択したツールのツールパラメーターと結果のみが表示されます。したがって、パラメータの選択前にウィジェットがツールに接続されていることを確認してください。

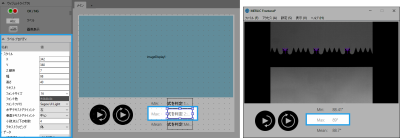

アプリケーションの例

このウィジェットは、すべての MERLIC Vision App 例で使用します。
