Ihre Software für Zeit- und Kosteneinsparungen
MVTec MERLIC bietet eine klare und reduzierte Benutzeroberfläche mit einer großzügigen Ansicht des zu verarbeitenden Bildes im Zentrum der Arbeitsfläche. Die Werkzeug-Bibliothek befindet sich auf der linken Seite und enthält Standardwerkzeuge für die industrielle Bildverarbeitung.
Jedes Werkzeug wird grafisch im Arbeitsbereich dargestellt. Dadurch bleiben alle Schritte der Vision-Anwendung jederzeit nachvollziehbar. Durch das bildzentrierte Design kann die Anwendung direkt über das Bild konfiguriert werden – ohne Programmierung und ohne umfangreiche Parametereinstellungen.

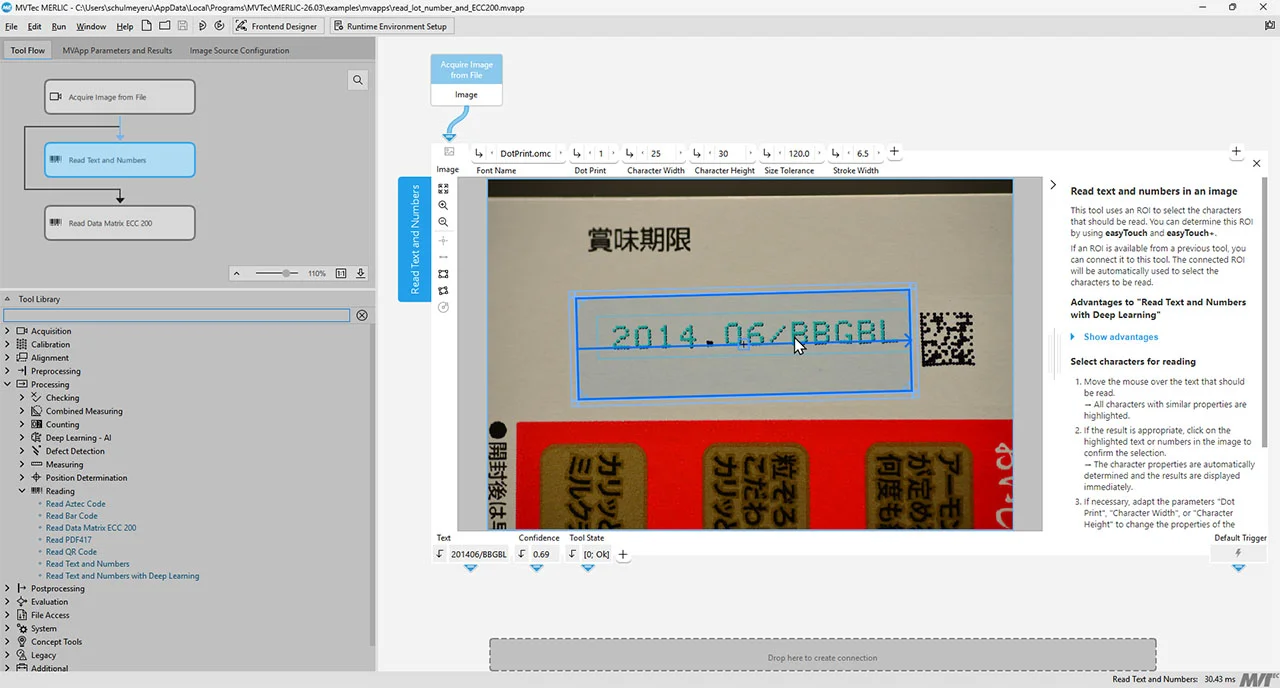

Ein zentrales Merkmal von MVTec MERLIC ist das easyTouch-Konzept. easyTouch unterstützt die Applikationsentwicklung, indem es interaktiv zur Lösung führt. Beim Bewegen des Mauszeigers über das Bild erkennt und markiert MERLIC relevante Objekte automatisch.
Objekte lassen sich mit einem einzigen Mausklick auswählen, ohne komplexe Parameter konfigurieren zu müssen. Einige Werkzeuge unterstützen zusätzlich easyTouch+. Damit können mehrere Objekte gleichzeitig ausgewählt werden, um Parameter noch gezielter einzustellen. Dieses Konzept reduziert den Konfigurationsaufwand und beschleunigt die Entwicklung von Vision-Anwendungen.
MVTec MERLIC enthält eine umfangreiche Werkzeug-Bibliothek für typische Aufgaben der industriellen Bildverarbeitung. Dazu gehören unter anderem:
Die Werkzeuge können automatisch verbunden oder per Drag-and-Drop manuell verknüpft werden. So entstehen vollständige Machine-Vision-Applikationen ohne Programmierung.
MVTec MERLIC enthält moderne Deep-Learning-Funktionen sowie regelbasierte Bildverarbeitungsmethoden. Mit dieser Kombination lassen sich vielfältige Aufgaben lösen, darunter Klassifikation, Defekterkennung, Lesen von Texten und Zahlen sowie weitere Deep-Learning-basierte Auswertungen.
Je nach Methode werden trainierte Modelle eingesetzt, die zuvor mit dem MVTec Deep Learning Tool erstellt wurden. Diese Modelle lassen sich direkt in MERLIC verwenden.
MVTec MERLIC bietet Werkzeuge für die 3D-Bildverarbeitung auf Basis von Höhenbildern. Diese ermöglichen unter anderem das Lesen von geprägtem Text sowie weitere 3D-Machine-Vision-Aufgaben.
MERLIC enthält Werkzeuge zur Aufbereitung von Bildern aus 3D-Sensoren oder 3D-Kameras. Dadurch lassen sich anschließend Inspektionen mit den bestehenden 2D-Werkzeugen von MERLIC durchführen.
Zu den verfügbaren Funktionen zählen:
Hinweise zur Konfiguration von 3D-Sensoren sind im Kapitel „Erfassung“ des allgemeinen MERLIC-Handbuchs enthalten, das der MERLIC-Installation beiliegt.
MVTec MERLIC unterstützt die parallele Verarbeitung und Ausführung mehrerer Prüfwerkzeuge. Dadurch lassen sich Multikamera-Anwendungen einfacher umsetzen und die verfügbare Rechenleistung effizient nutzen. Unterschiedliche Bildverarbeitungsaufgaben können innerhalb einer MERLIC-Instanz ausgeführt werden.
MVTec MERLIC ermöglicht den gleichzeitigen Einsatz mehrerer Frontends. Frontends können lokal an der Maschine oder über Remote-Verbindungen betrieben werden.
So können Parameter und Ergebnisse aus der Ferne überprüft und angepasst werden, ohne direkt an der Anlage zu arbeiten. Mehrere Frontends mit unterschiedlichen Designs lassen sich parallel verwenden, etwa für den Techniker an der Maschine und für Auswertungs- oder Monitoring-Zwecke. Die Verarbeitungsgeschwindigkeit bleibt dabei unverändert.
Mit dem MERLIC Designer lassen sich individuelle Benutzeroberflächen für Vision-Anwendungen erstellen. Widgets können per Drag-and-Drop platziert und mit Parametern der MERLIC-Werkzeuge verknüpft werden.
Eigenschaften der Widgets lassen sich mit wenigen Klicks anpassen. Auch die Einbindung von Firmenlogos oder die Anpassung an das eigene Corporate Design ist möglich. Pro Anwendung können mehrere Frontends erstellt werden, zum Beispiel für unterschiedliche Benutzerebenen.
MVTec MERLIC stellt eine grafische Benutzeroberfläche zur Verfügung, mit der sich MERLIC-Anwendungen verwalten und konfigurieren lassen. Dazu gehören:
Das Runtime Environment Setup kann auch mit entfernten Systemen verbunden werden, um Konfigurationen remote vorzunehmen.
MVTec MERLIC unterstützt verschiedene Kommunikationsschnittstellen zur Integration in industrielle Prozesse. Dazu zählen unter anderem:
Diese Plug-ins ermöglichen die Anbindung an Steuerungen, IT-Systeme und Automatisierungsumgebungen.
* Modicon® ist eine eingetragene Marke der Schneider Electric USA, Inc.
MVTec MERLIC unterstützt USB3 Vision- und GigE Vision-kompatible Kameras sowie Bilderfassungshardware mit GenICam-GenTL-Standard. Digitale Kameraschnittstellen werden durch die digitale E/A-Steuerung von GenICam unterstützt.
Der Image Source Manager (ISM) entkoppelt die Bildeinzugsquelle vom Tool-Flow. Dadurch können MERLIC-Anwendungen zwischen Systemen übertragen und ausgeführt werden, ohne die Kameraeinstellungen anpassen zu müssen. Bildquellen lassen sich über die grafische Benutzeroberfläche einfach verwalten und konfigurieren.
MVTec MERLIC kann durch benutzerdefinierte Werkzeuge erweitert werden. Diese Custom Tools werden in der Entwicklungsumgebung HDevelop von MVTec HALCON erstellt und in MERLIC integriert.
Für die Entwicklung wird eine HALCON-Entwicklungslizenz benötigt. Für die Ausführung in MERLIC ist das Add-on „Custom Tools“ erforderlich. Auf diese Weise lassen sich spezielle Anforderungen ergänzen, ohne den Standard-Workflow zu verändern.
MVTec MERLIC ermöglicht den Schutz von Anwendungen (MVApps) durch Passwortvergabe. Der Passwortschutz kann für jede MVApp im MERLIC Creator aktiviert werden.
Ist der Passwortschutz aktiviert, muss beim Laden der MVApp im MERLIC Creator ein Passwort eingegeben werden, um Änderungen vorzunehmen. Dies ist insbesondere dann sinnvoll, wenn MERLIC-Anwendungen an Dritte weitergegeben werden sollen, ohne dass diese angepasst werden können.
Der Passwortschutz trägt dazu bei, MVApps vor unautorisiertem Zugriff zu schützen und das geistige Eigentum an der Anwendung zu sichern.
MVTec MERLIC unterstützt einen effizienten und benutzerfreundlichen Arbeitsablauf und ist in mehreren Sprachen verfügbar. Dazu zählen Chinesisch (vereinfacht), Englisch, Deutsch und Japanisch.
Alle Bereiche der grafischen Benutzeroberfläche sind übersetzt. Auch ein Großteil der Standarddokumentation steht in diesen Sprachen zur Verfügung, einschließlich des vollständigen MERLIC-Handbuchs.
Darüber hinaus ermöglicht MERLIC die Bereitstellung von Frontends in weiteren Sprachen. Die gewünschte Sprache kann im MERLIC Designer ausgewählt werden. Texte lassen sich exportieren, übersetzen und wieder importieren. Die Sprache der angezeigten Texte kann anschließend direkt im Frontend gewechselt werden.
